Detalhes do produto:
|
cor: | verde | nome: | Cabo de remendo de MPO |
---|---|---|---|
Conector: | MPO-MPO | Comprimento: | 0.5Meter |
Modo: | Multimodo | OEM: | Disponível |

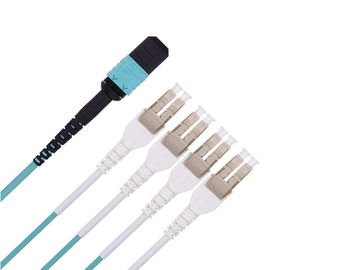

Realçar: | MPO ao cabo de MPO,Cabo do fanout de MPO |

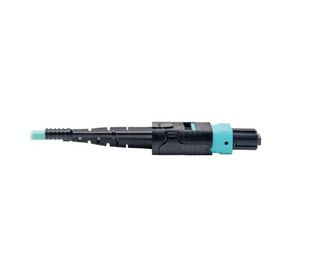

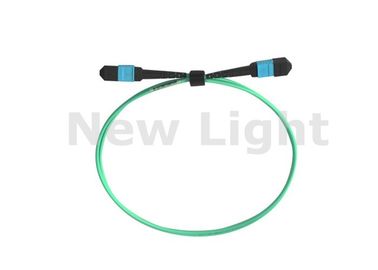

12 cabo de remendo do cabo Assemblies/MPO/MTP do tronco dos núcleos MPO/MTP, cabo OM2/OM3/OM4
Descrição:

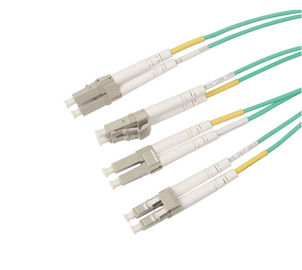

Conector da fibra ótica: LC, ST, FC, SC, MTRJ, RUÍDO, D4, E2000, MPO
Tipo de relação da virola: APC, PC, UPC
Núcleos da fibra: Palavra simples, duplex
Tipo da fibra; multimodo (50/125 de)/(62.5/125), Singlemode (9/125)
Diâmetro da fibra (milímetro): Φ 0,9, φ 2,0, Φ 3,0
Comprimento do cabo; personalize
Cara da extremidade do conector: Exigências da geometria da cara da extremidade de MPO: EN50377-15-1
Qualidade de lustro:: Qualidade lustrada da fim-cara: IEC61300-3-35
Nossos cabos do remendo de MPO são projetados para as soluções do centro de dados que apoiam as topologias tais como 10
Gigabit Ethernet, canal da fibra ou Infiniband - como especificado nos padrões EN50173-5 do centro de dados e
ISO/IEC 24764.
Detalhe de MPO:
Os cabos do remendo de MPO são usados para fazer as interconexões entre as gavetas de MPO ou as conexões ao equipamento ativo com o MPO/MTP conectam.
Nos casos onde um cabo de remendo de MPO é conectado (através de um acoplador de MPO) a um outro cabo do remendo de MPO, um dos dois conectores de MPO deve ser masculino (equipado com os pinos).
Os cabos do remendo de MPO estão disponíveis em 3 configurações diferentes do mapa do fio: Em linha reta, totalize lançado ou emparelhe lançado
Os cabos do remendo de MPO estão disponíveis no cabo do multi-modo e da fibra do único-modo.
Aplicações
Desempenho dos conjuntos MTP/terminação de MPO:
Tipo/desempenho | Singlemode (polimento do APC) | Multimodo (PC/polonês liso) | ||
Padrão | Elite de pequenas perdas | Padrão | Elite de pequenas perdas | |
Perda de inserção máxima | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
Perda do retorno | ≥ 50dB | N/A | ||
Temperatura de funcionamento | -40°C a 80°C | 40°C a 80°C | ||
Teste o comprimento de onda | 1310nm |
850nm |
O padrão dos produtos de MTP:
Ø encontra o padrão IEC-61754-7 do IEC; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE complacente
Expedição de cabogramas estruturada Ø por TIA-568-C
Sistema ótico da paralela de Ø
- Fórum ótico (OIF) do funcionamento entre redes complacente
- InfiniBand complacente
Ø InfiniBand
- canal da fibra 10G complacente
- 40G e 100G IEEE 802,3
- QSFP
Tipo do conector | Artigos dos testes | Minuto | Máximo |
PC DE MTP | ROC_X (Abs) (milímetro) | 500 | |
ROC_Y (Abs) (milímetro) | 50 | ||
Angle_X (graus) | -0,2 | 0,2 | |
Angle_Y (grau) | -0,2 | 0,2 | |
Fibra de Max.DH.All (nanômetro) | -600 | 600 | |
Max.DH.Ave (nanômetro) | -300 | 300 | |
Max.DH.Adj (nanômetro) | -300 | 300 | |
Máximo Núcleo Mergulho (nanômetro) | -300 | 300 | |
Altura da fibra (nanômetro) | -300 | 300 | |
ROC_X (Abs) (milímetro) | 1000 | 3000 | |
MTP APC | ROC_X (Abs) (milímetro) | 500 | |
ROC_Y (Abs) (milímetro) | 50 | ||
Angle_X (graus) | -0,2 | 0,2 | |
Angle_Y (grau) | 7,8 | 8,2 | |
Fibra de Max.DH.All (nanômetro) | -600 | 600 | |
Max.DH.Ave (nanômetro) | -300 | 300 | |
Max.DH.Adj (nanômetro) | -300 | 300 | |
Altura da fibra (nanômetro) |
