Detalhes do produto:
|
| Tipo de conector: | MPO/MTP | Materiais: | LSZH |
|---|---|---|---|
| Tipo do modo: | único modo | Tipo do núcleo: | 24 núcleos |
| Cor do cabo: | Amarelo | Comprimento: | Pode ser personalizado. |
| certificado: | CE, ISO, RoHS | Tempo de entrega: | 2-7 dias de trabalho após o depósito recebido |
| capacidade da produção: | 500 PCes/dia | prazo de pagamento: | T/T, depósito de 30% adiantado |
| Nome de produtos: | Fibra cabo de remendo ótico de MPO do único modo do cabo do núcleo G657A1 LSZH 3,0 de USCOME 24/MTP | ||
| Realçar: | cabo da fibra do mpo,MPO ao cabo de MPO |
||

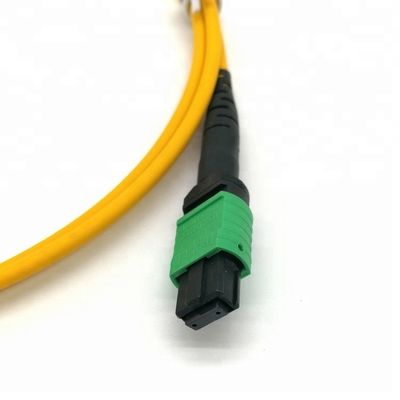

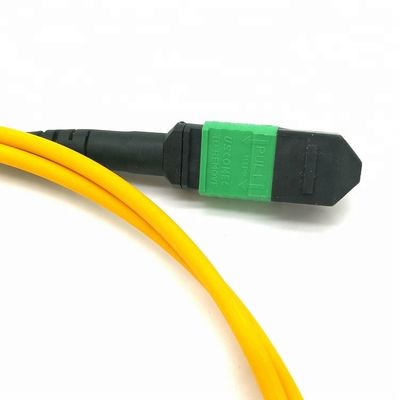

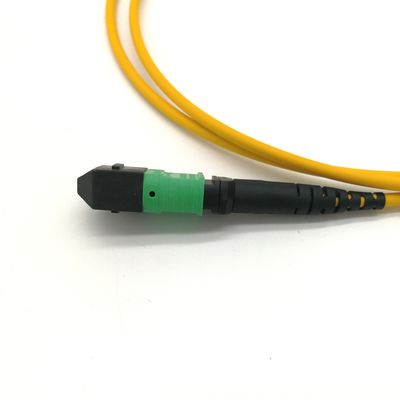

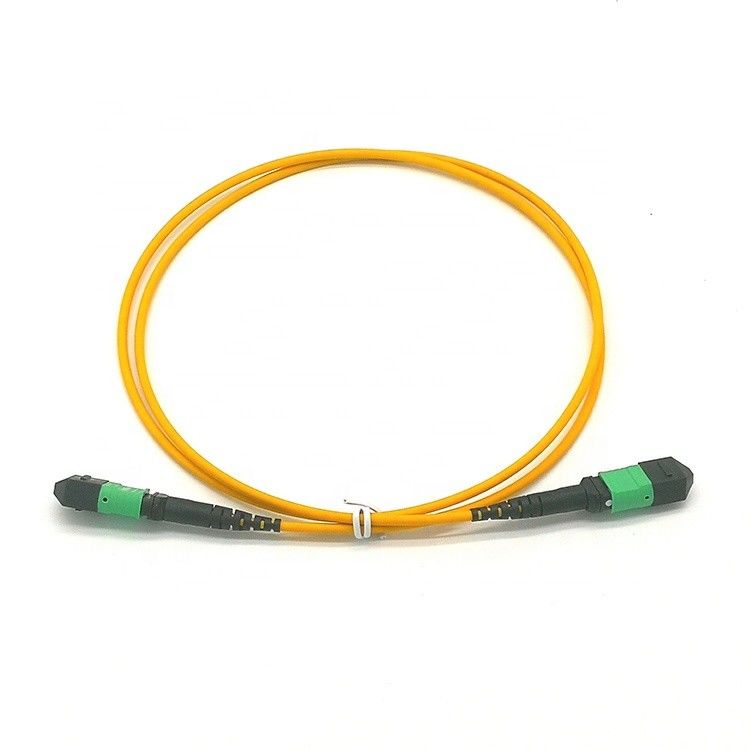

Fibra cabo de remendo ótico de MPO do único modo do cabo do núcleo G657A1 LSZH 3,0 de USCOME 24/MTP
O cabo do tronco de MTP é projetado para (24 núcleos) a conexão direta do sistema ótico 40G (12 núcleos) e 100G e aplicações high-density do centro de dados; Os conectores originais dos E.U. Conec MTP são inteiramente complacentes com os padrões de MPO.
O cabo de fibra ótica de FIBERCAN encontra RoHS e UL complacentes, e todos os conectores de cabos do remendo da fibra são 100% testado opticamente para que a perda de inserção assegure a qualidade agradável.
| Nome do produto: | Fibra cabo de remendo ótico de MPO do único modo do cabo do núcleo G657A1 LSZH 3,0 de USCOME 24/MTP |
| Modelo | MTP/2-3-4/5-6-78 |
| 1. Um conector | MTP |
| 2. Um tipo polonês | PC, UPC, APC. |
| 3. UM PIN | F=female |
| 4. Conector da extremidade de B | MTP |
| 5. Tipo do polimento de B | PC, UPC, APC. |
| 6. UM PIN | F=female |
| 7. Tipo da fibra | B6A1=G657A1; |
| 8. Contagens da fibra | 24 núcleos |
| revestimento 9.Cable | V=PVC; Z=LSZH |
| 10. Comprimento | 1m |
| 11 Polarty. | A, B, C disponível |
IEC61754-7 & GR-1435-CORE complacentes.
O projeto modular, tomada-travando a estrutura, fácil para o teste, instala, remove e ajusta. Geralmente, único MTP/conectores de MPO tipicamente pode acomodar 12 ou mais fibras, espaço da fiação da altura 1U pode acomodar a relação ótica de até 96 LC, seção. O espaço do armário e da cremalheira da economia, tipos fáceis da gestão do cabo da fibra, cabografa disponível, para encontrar o cliente diferente precisa.

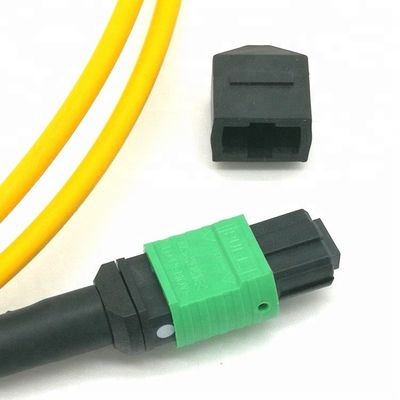

Pode a escolha do homem, fêmea. Consiga o posicionamento preciso com o adaptador conectado através da função de posicionamento do Pin-pino, estabilidade alta.
virola do Multi-núcleo, tamanho pequeno, alta velocidade e de alta capacidade encontrar as necessidades de sistemas de comunicação de fibra ótica e da fiação high-density de grande eficacia da interconexão. Para a infraestrutura de rede futura, os ethernet altamente escaláveis, dos apoios e a fibra canalizam as exigências 10/100-1Gbps.
Que é os pedidos do teste de MPO/MTP?
pedido da.Endface:
| 400 X | Descrição do defeito | Reserve a quantidade | |
| Fibra (9um, 50um, 62.5um) | Riscos do branco | ≤3um | Não limitado |
| Ponto | ≤2um | 5 PCS | |
| Defeito | / | Nenhum reservado | |
| Revestimento (62.5-125um) |
Riscos do branco | ≤3um | Não limitado |
| ≤5um | 1 PCS | ||
| Riscos do preto | ≤3um | 2 PCS | |
| Ponto preto | ≤2um | Não limitado | |
| ≤5um | 3 PCS | ||
| Defeito | ≤2um | Em torno de não limitado | |
| ≤15um | O comprimento total é menos do que o comprimento lateral 1/4 | ||
| Anel plástico | / | Não limitado | |
b.Performance:
| MPO/MTP | Virola do padrão da manutenção programada | Virola de pequenas perdas da manutenção programada | Virola do padrão do milímetro | Virola de pequenas perdas do milímetro | |
| Perda do IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB do PC | |||||
| Repetibilidade | ≤0.30dB (obstrua mais de 500 vezes) | 0.30dB (obstrua mais de 1000 vezes) | |||
| Permutabilidade | ≤0.30dB (com qualquer um um conector de harmonização) | ||||
| Resistência à tração | ≤0.30dB (tensão máxima 66N) | ||||
| Choque | ≤0.30dB (10~55Hz) | ||||
| Variação da temperatura | -40°C ~ +75°C | ||||
indicadores de c.Interference:
| Conector de MPO/MTP | Teste da dimensão 3D |
| Raio de curvatura | X ≥2000mm, Y ≥50mm |
| Altura da fibra | 1000~4000 nanômetro |
| Ângulo de Endface | X ±0.3°, Y ±0.3° |
| Mergulho do núcleo | ±300nm |
tolerância de d.Length:
| Comprimento (M) | Tolerância |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
Os três métodos da polaridade datilografam A, tipo B e o tipo C é usado para garantir a atribuição bidirecional direita.
Datilografe A Reto-através do cabo do tronco de MPO:
Adaptadores da chave-Para baixo da chave-Acima, 1 cabo do remendo do duplex de x à de B e 1 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco da cruz MPO de B:
Adaptadores da chave-Acima da chave-Acima e 2 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco dos pares MPO da cruz de C:
Adaptadores da chave-Para baixo da chave-Acima e 2 x à um cabo frente e verso do remendo.
Usando a temperatura
-40° ~ +80°
Aplicação:
Equipamento de testes
FTTX+LAN
Fibra ótica CATV
Sistema de comunicação ótica
Telecomunicação
Pakcing:
Nós embalá-lo-emos pelo saco de OPP e pela caixa da caixa fora. a fim proteger os bens não forem danificados quando entrega.
Entrega:
Nós podemos entrega ele pelo ar e pelo mar. é de acordo com suas quantidade e exigências.
Pagamento:
Termo do pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito de 30% adiantado. o equilíbrio pagou antes da entrega.
Termo de preço: EXW, CORRENTE DE RELÓGIO, CIF, CFR. PORTA À PORTA
