Detalhes do produto:
|
| Número do modelo: | 1310/1550 de nanômetro FWDM | Matéria: | Escala de comprimento de onda larga |
|---|---|---|---|
| Aplicações: | monitoração de sistema | Escala de comprimento de onda da faixa de passagem: | 1260 ~ 1360 |
| Escala de comprimento de onda da faixa da reflexão: | 1460~1620 | Perda de inserção: | Passe Channel≤0.8 |
| Ondinha do canal: | <0> | Isolamento: | Passe Channel>40 |
| Sensibilidade de temperatura da perda de inserção: | <0> | Perda do dependente da polarização: | <0> |
| Dispersão do modo da polarização: | <0> | Directividade: | >50 |
| Realçar: | caixa de terminação de fibra de montagem de parede,wdm na fibra ótica |
||

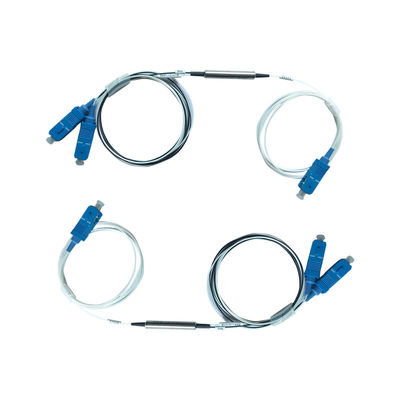

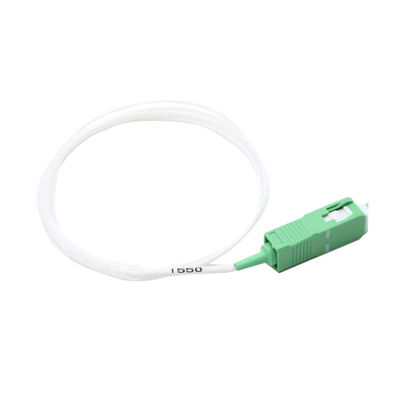

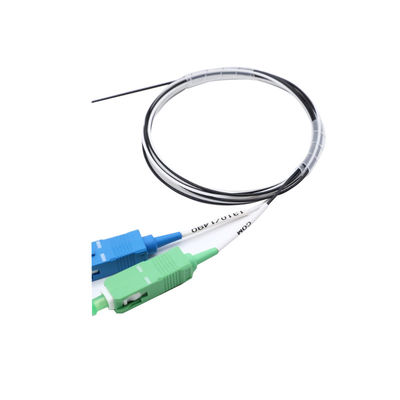

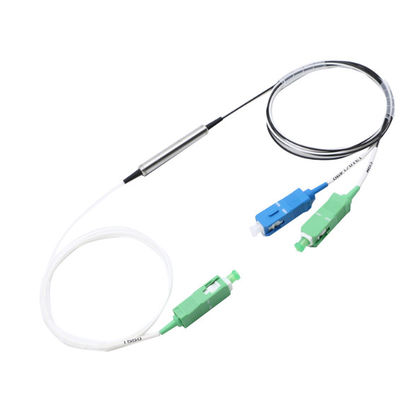

1,2 filtro de aço FWDM 1 x 2 conector do SC UPC da fibra ótica do tubo do medidor G657A2 0.9mm
Características
escala de comprimento de onda 1.Wide de funcionamento
perda de inserção 2.Low
passband 3.Ultra largo liso
isolamento do canal 4.High
estabilidade 5.High e confiança
6.Epoxy-free no trajeto ótico
DWDM ótico do filtro 1 x 2 de 1310nm 1490nm 1550nm o WDM da fibra ótica de FWDM CWDM utiliza a tecnologia cocating do filme fino e o projeto proprietário do metal do não-fluxo que ligam a micro embalagem do sistema ótico. Fornece o baixo isolamento do canal da inserção loss.high, a sensibilidade de baixa temperatura e o trajeto ótico livre do expoxy.
Especificação
| Parametre | Minuto | Típico | Máximo | Unidade | |
| Temperatura de funcionamento | 0 | 30 | 70 | ℃ | |
| Humidade relativa de funcionamento | Não se condensando | 5 | 95 | % | |
| Temperatura de armazenamento | Não se condensando | -40 | 85 | ℃ | |
| Entregar do poder | 50 | Mw | |||
| COM move a escala de comprimento de onda | 1260 | 1560 | nanômetro | ||
| Comprimento de onda do porto do transporte | CATV | 1540 | 1550 | 1560 | nanômetro |
| Comprimento de onda 1 do porto de REFL | DADOS rio acima | 1260 | 1310 | 1360 | nanômetro |
| Comprimento de onda 2 do porto de REFL | DADOS rio abaixo | 1480 | 1490 | 1500 | nanômetro |
| Perda de inserção (conector de excl.optical) | COM ao transporte | 0,3 | 0,5 | DB | |
| COM a REFL | 0,25 | 0,4 | DB | ||
| COM do isolamento a TRANS@1490nm ±10nm | 1490nm no porto de CATV | 15 | |||
| COM do isolamento a REFL@1550nm ±10nm | 1550nm em DADOS movem | 15 | |||
| Directivitity | 1310nm no porto de CATV | 47 | |||
| Perda do retorno (todos os portos) | 45 | ||||
| Sensibilidade do thermal da perda de inserção | 0,005 | dB/℃ | |||
| Perda do dependente da polarização | 0,1 | DB | |||
| Perda de dobra | @ raio de 1550nm@10mm, 1 volta | 0,5 | DB | ||
| Tipo da fibra | Corning@SMF-28 ultra; 900um afrouxam o tubo | ||||
| Comprimento da fibra, medido do edage do alojamento metral à ponta da fibra do conector | COM | 51 | cm | ||
| Transporte | 100 | cm | |||
| REFL | 100 | ||||
| Tipo do conector | COM | SC/APC | |||
| Transporte | sem conector | ||||
| REFL | sem conector | ||||
| Comprimento de empacotamento do tubo do WDM | 38 | 39 | milímetro | ||
| Diâmetros de empacotamento do tubo do WDM | 5,5 | 6 | milímetro | ||
| Isolamento electical do tubo do WDM | O tubo do metal deve eletricamente ser isolado por meio do tubo da coberta do envoltório do psiquiatra sobre seu comprimento completo | ||||
perda do *Insertion com exclusão da perda do conector.
