Detalhes do produto:
|
| Tipo do modo: | único modo | Perda de inserção: | DB do ≤ 2,5 |
|---|---|---|---|
| Tipo de conector: | sc/upc | Nuber dos canais: | canal 8 |
| comprimento de onda: | 1470-1610nm | Ondinha do Passband: | ≤0.30dB |
| retorno de perda: | ≥45dB | Derectivity: | ≥50dB |
| Tipo de fibra: | CORNING SMF-28 ULTRA | ||
| Realçar: | wdm na fibra ótica,caixa de terminação de fibra de montagem de parede |
||

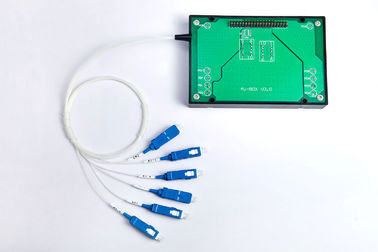

8 mux do SC UPC CWDM do canal e multiplexer grosseiro da divisão do comprimento de onda da fibra ótica ajustada do demux
| Características |
| Módulo do ABS |
| Baixa perda de inserção |
| Estabilidade alta |
| Aplicações |
| Relações de CATV |
| Sistemas do WDM |
| Monitoração de sistema |
| Equipamento do teste e de medida |
| Parâmetros | Especificação | ||||
| MUX | DEMUX | ||||
| Perda de Insettion (DB) | 2,5 | 2,5 | |||
| Comprimentos de onda centrais de CWDM [λc] (nanômetro) | 1470~1610 | ||||
| Passband (largura de banda) de @-0.5dB (nanômetro) | ±7.5 | ||||
| Insettion | Canal adjacente | > 30 | |||
| Canal Não-adjacente | > 40 | ||||
| Ondinha do Passband (DB) | ≤0.30 | ||||
| Perda dependente da polarização (DB) | < 0=""> | ||||
| Dispersão do modo da polarização (picosegundo) | < 0=""> | ||||
| Perda do retorno (DB) | > 45 | ||||
| Diretividade (dB) | > 50 | ||||
| Poder ótico máximo (mw) | 500 | ||||
| Temperatura de funcionamento (℃) | -5 ~ +75 | ||||
| Temperatura de armazenamento (℃) | -40 ~ +85 | ||||
| Tipo da fibra | Corning SMF-28 ultra | ||||
| Tipo do conector | SC/UPC | ||||
| Comprimento da trança (m) | 1 | ||||
| Dimensão do pacote (milímetros) | 100*80*10 | ||||

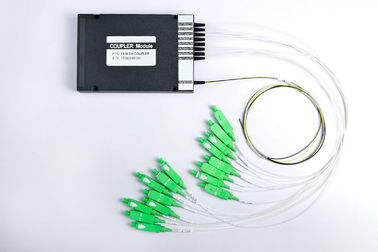

módulo de 1×N CWDM Mux/Demux
| OADM | |||||||
| UIT | Número de canais | Tipo de aplicação | Comprimento de onda central | Diâmetro da fibra | Comprimento da fibra | Conector
| |
1=100G 2=200G | Canais 4=4 Canais 8=8 Canais 16=16
| M=Mux D=DeMux | 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm | 1=250um | 05=0.5m | 0=None |
Aplicações:
Sistema de CWDM
Adicione/gota
Redes de PON
Relações de CATV
Conformidade:
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Empacotamento: caixa do bags&carton
o portador preferido, notifica-nos por favor adiantado.
