Detalhes do produto:
|
| Conector: | SC-SC (SC-LC, LC-LC, ST-LC, ST-SC) algum conector | Polonês: | PC/UPC |
|---|---|---|---|
| Contagem da fibra: | Duplex | Perda de inserção: | ≤ 0.3dB |
| Tipo de fibra: | Simples e frente e verso, G652D, G655, qualquer coisa, manutenção programada ou milímetro | Perda de inserção: | ≤0.3dB, < 0.2dB, DB <=3.0 |
| Materiais: | PVC, LSZH |
nome do cabo de remendo da fibra ótica

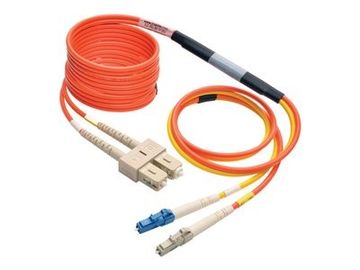

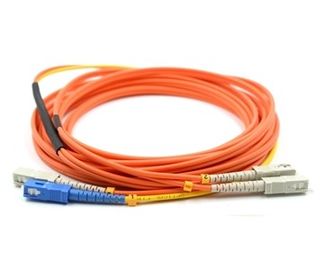

PC do SC do MCP ao cabo de remendo de acondicionamento 3meter do modo da fibra ótica do duplex 62.5/125 do SC UPC
Como o cabo de acondicionamento do modo trabalha
A necessidade para este cabo de remendo de acondicionamento da fibra ótica é devido à natureza do lançamento do único-modo dos módulos do transceptor do the-LX ou da longo-onda (1300nm) usados para Gigabit Ethernet.
Lançar um laser do único-modo no centro de uma fibra multimodo pode causar os sinais múltiplos ser gerado que confundem o receptor no outro extremo da fibra.
Nesse caso, um cabo de remendo de acondicionamento do modo elimina estes sinais múltiplos permitindo que o lançamento do único-modo seja deslocado longe do centro de uma fibra multimodo. Este ponto do offset cria um lançamento que seja similar aos lançamentos multimodos típicos do diodo emissor de luz. (veja o diagrama abaixo)
parâmetro técnico do cabo de remendo da fibra ótica
| Parâmetro | Especificação | |||||
| Perda de inserção | Sentido de transmissão da fonte luminosa | Comprimento de onda dos testes | Perda de inserção | |||
| D→B | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
| B→D | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
| C→A | 850nm, 1,300nm | ≤ 15.0dB (50/125um); ≤ 18.0dB (62.5/125um) |
||||
| A→C | 850nm, 1,300nm | Max.≤ 0.30dB | ||||
| C→A | 1,310nm, 1,550nm | ≤ 2.10dB (50/125um); ≤ 2.60dB (62.5/125um) |
||||
| Perda do retorno | Manutenção programada APC≥60.0dB; Manutenção programada UPC≥50.0dB | Milímetro PC≥35.0dB | ||||
| Durabilidade | 1.000 que acoplam-se, typical≤0.20dB | |||||
| Temp de funcionamento | -20℃ +ao℃70 | |||||
| Temp do armazenamento | -40℃ +ao℃85 | |||||
