Detalhes do produto:
|
Tipo de conector: | MPO/LC/SC/FC/ST/MU, MPO, MTP, MPO-MPO/MPO-LC | Perda de inserção: | Perda e elite padrão |
---|---|---|---|
Tipo: | Único-modo/modo | Garantia: | 2 anos |
Materiais: | Plásticos e liga de alumínio | comprimento de onda: | 850nm/1310nm/1550nm |
Nome do produto: | Gavetas MTP-12 high-density da fibra | cor: | Magenta, Aqua do vermelho do amarelo |
Aplicação: | Rede de FTTH FTTB FTTX, telecomunicação, rede do centro de dados, rede de MTP MPO, trabalhos em rede | ||
Realçar: | módulo do casstte do mtp,painel de remendo da gaveta do mpo |

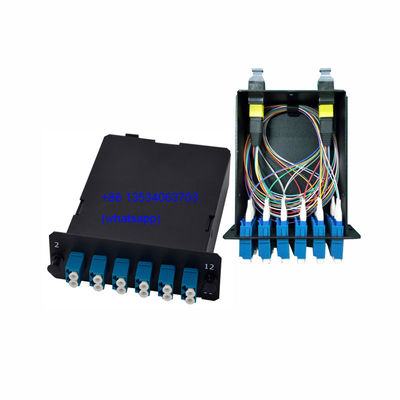

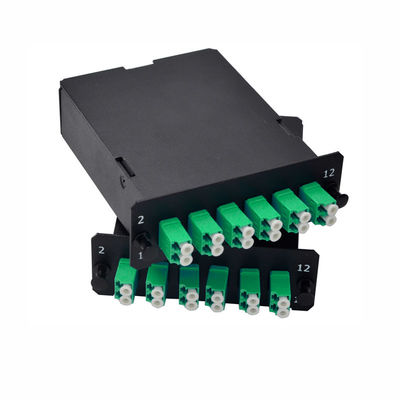

A gaveta de MPO/MTP contém o conector frente e verso do lc para o painel de remendo do mpo
Descrição do produto:
Gaveta nova da luz MPO/MTP capaz de aceitar 6-24 fibras. Estas gavetas são apropriadas para o uso com os 62,5 Singlemode, multimodos e as aplicações 50um, assim como laser aperfeiçoado, OM3 e estão disponíveis em LC, SC, ST, FC, tipos do conector de MTRJ.
A gaveta de MPO/MTP vem instalado com os adaptadores exigidos que caracterizam as luvas cerâmicas da zircônia para a compatibilidade aumentada com todas as aplicações. Os adaptadores cor-são codificados de acordo com a aplicação no uso (azul = 9/125; Bege = 62,5 e 50um; Aqua = OM3; Verde = APC). Todos os adaptadores vêm padrão com tampas protetoras contra poeira.
As gavetas de MPO contêm fã-saídas controladas e testadas da fábrica de MPO-LC para entregar o desempenho e a confiança óticos. A elite de pequenas perdas de MPO e as versões superiores do LC ou do SC são oferecidas que caracterizam a baixa perda de inserção para redes de exigência da alta velocidade do orçamento de poder.
Aplicações:
1. sistema de transmissão da fibra ótica
2. redes de CATV
3. rede local
Instrumentos do teste/medida de 4.
Características:
1. um tamanho padrão de 19 polegadas, ajuste para a cremalheira de 19 polegadas, um tamanho de 23 polegadas está disponível a pedido.
2. o tamanho padrão é 1U, 2U, ou 4U estão disponíveis a pedido
3. 12,24,48,96Port opcional
4. apropriado para o adaptador do SC, do FC, do ST, do LC, o frente e verso e o simples ambos disponíveis.
5. o projeto esperto para fornecer a empresa protege para a conexão terminal de cabo ótico e a instalação ótica do adaptador da fibra
6. forneça a terminação, proteção, conexão, gestão do cabo de fibra ótica
7. RoHS complacente
8. conjunto completo (carregado) ou painel vazio opcional
9. cor preta ou branca
Vantagem:
1. o certificado do UL faz a alavanca da qualidade ser o melhor.
2. a investigação e desenvolvimento do independente, pode ser alterada de acordo com exigências de cliente
3. pacote do OEM disponível, nós podemos imprimir seu logotipo colorido, imprimimos sua caixa do OEM, caixa do OEM
As gavetas novas da luz MTP/MPO são todas fizeram com cabo de fibra ótica de alta qualidade de Corning e estão disponíveis em modos da fibra dos variours: Único-modo (9/125um), OM1 multimodo (62.5/125um), OM3 multimodo (50/125um) e outro. Estas gavetas igualmente têm muitos portos comuns do conector da fibra ótica disponíveis, incluindo: Conectores da fibra ótica do LC, do LC/APC, do SC, do SC/APC, do FC, do FC/APC, e do ST. Todas as gavetas de Fibertronics MTP/MPO podem ser feitas com os conectores masculinos ou fêmeas de MTP/MPO para serir suas necessidades.
A série high-density de FHD é uma solução versátil nos tamanhos múltiplos (1U/2U/4U) e nos estilos para as espinhas dorsais de construção, nos centros de dados e nas aplicações da empresa, 1U até 96 fibras do LC.
Características do produto:
• Projeto modular high-density, fibra até 96 em 1U para a utilização eficiente.
• gaveta Pre-terminada para a confiança melhorada e o desenvolvimento rápido.
• Conectores do elevado desempenho para conseguir um orçamento ótico de pequenas perdas.
• Os módulos da tomada & do jogo permitem a instalação rápida das relações múltiplas da fibra.
• Oferecido em uma vasta gama de configurações do desempenho e da polaridade.
• A fibra de corning compoliant aos padrões de Telcordia, de EIA/TIA e de IEC.
Aprenda mais, relação dos pls:
https://youtu.be/vq-AZxb1ab4
Contagem da fibra | 12 / 24 | Modo da fibra | Μm OM3 50/125 |
Tipo dianteiro do conector | Duplex de 12 LC UPC | Tipo traseiro do conector | homem de 1x MPO UPC (fixado) |
Adaptador de MPO | Chave até a chave para baixo | Fibra de vidro | Corning ClearCurve® |
Perda de inserção | MPO≤0.35 DB, DB LC≤0.2 | Perda do retorno | MPO≥20 DB, DB LC≥30 |
Temperatura de funcionamento | 0°C a 70°C | Temperatura de armazenamento | -40°C a 75°C |
Dimensões (HxWxD) | 1,38 '' x4.29 '' x4.64” (35x109x118 milímetro) | Aplicação | Harmonização para o tipo gaveta do AF |
Propriedades do desempenho:
Conector dianteiro | Duplex de LC/SC |
Material da luva | Zircônia cerâmica |
Perda de inserção | Multimodo: Único modo do UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
Perda do retorno | Multimodo: Único modo do UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Ilustração da polaridade:
Em toda a instalação, é importante assegurar-se de que o transmissor em uma extremidade combine o receptor correspondente no extremo oposto. O FS fornece um número de soluções inteligentes que podem o ajudar a controlar e aperfeiçoar sua rede e sua conectividade.
