Detalhes do produto:
|
Nome do produto: | circuladores da fibra 1550nm, ou modo circulatório de fibra ótica de 1310 nanômetro único | Tipo de conector: | Conectores de FC PC/APC |
---|---|---|---|
Tipo do modo: | Manutenção programada | PDL: | ≤0.2DB |
retorno de perda: | ≥ 50dB | Conversa transversal: | ≥ 45dB |
Tipo de fibra: | Hi1060 | Porto numérico: | 3 portos |
Escala de comprimento de onda: | 1280 - 1340 nanômetro ou 1280 - 1400 nanômetro | Dimensão do pacote: | 34x8.4x8.4 (P1) milímetro |
Realçar: | divisor da fibra do único modo,divisor de cabo de fibra óptica de fibra |

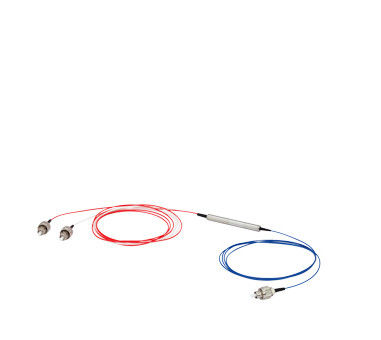

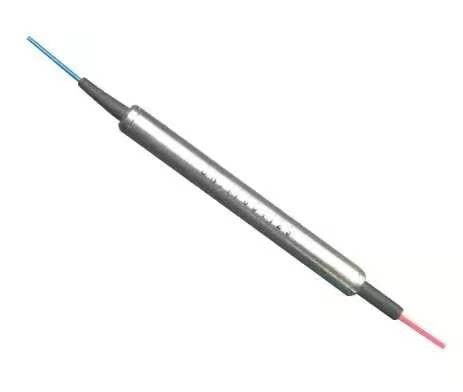

Nome do produto circulatório de fibra ótica
circuladores da fibra 1550nm, ou modo circulatório de fibra ótica de 1310 nanômetro único
Descrição circulatória de fibra ótica
O que é circulador de fibra ótica
A função de um circulador de fibra ótica é similar àquela de um circulador da micro-ondas.
É três ou mais dispositivos do multiport dos portos. O Lightwave é transmitido de um porto ao porto sequencial seguinte com uma perda mínima mas obstruído de um porto ao porto precedente.
Os circuladores óticos foram usados primeiramente em sistemas das telecomunicações. Contudo, com a disponibilidade pronta dos circuladores baratos e de capacidade elevada, são usados igualmente em campos da detecção e da imagem latente.
Um circulador ótico é um dispositivo do três-porto que permita que a luz viaje em somente um sentido.
Um porto entrando 1 do sinal retirará o porto 2 com perda mínima, quando um porto entrando 2 do sinal retirará o porto 3 com perda mínima. O porto entrando claro 2 experimenta uma grande quantidade de perda no porto 1, e o porto entrando 3 da luz experimenta uma grande quantidade de perda nos portos 2 e 1.
Os circuladores óticos são dispositivos não-recíprocos. Isto significa que nenhuma mudanças nas propriedades da luz causada passando através do dispositivo não estão invertidas viajando no sentido oposto.
Características circulatórias de fibra ótica
Isolamento alto & perda do retorno alta
Baixos perda de inserção & PDL
A cola Epoxy ótica do trajeto livra
Aplicações circulatórias de fibra ótica
Especificações circulatórias de fibra ótica
Artigo | Unidade | Parâmetros | |||
Comprimento de onda de funcionamento | nanômetro | 1064 | |||
Largura de banda | nanômetro | ±5 | ±10 | ±20 | ±30 |
Isolamento | DB | ≥25 | ≥23 | ≥20 | ≥20 |
Inserção Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | DB | ≤0.2 | |||
Perda do retorno | DB | ≥ 50 | |||
Conversa transversal | DB | ≥ 45 | |||
PDL | DB | ≤ 0,1 | |||
Poder ótico máximo | mW | ≤ 300 | |||
Tipo da fibra | / | Hi1060 | |||
Temperatura da operação | 0C | 0~50 | |||
Temperatura de armazenamento | 0C | -40~85 | |||
Dimensão do pacote | milímetro | 34x8.4x8.4 (P1) |
Nota:
2. As especificações são sujeitas mudar sem aviso prévio.
Dimensão circulatória de fibra ótica (milímetros)
Informação de fibra ótica de CirculatorOrdering (exemplo: CIR-12210)
CIR | □ | □ | □ | □ | □ |
Comprimento de onda | Largura de banda | Tipo da fibra | Comprimento da fibra | Tipo do conector | |
1.1064nm |
1.±5nm |
fibra de 1.250μm |
1.0.5 +/- 0,1 m |
conector 0.No |
