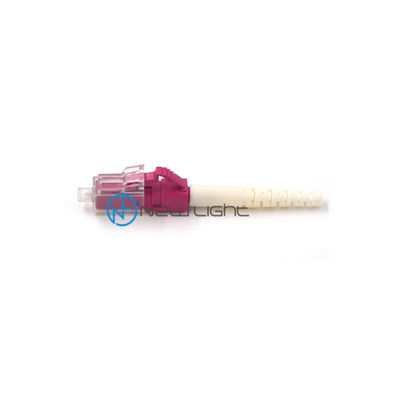

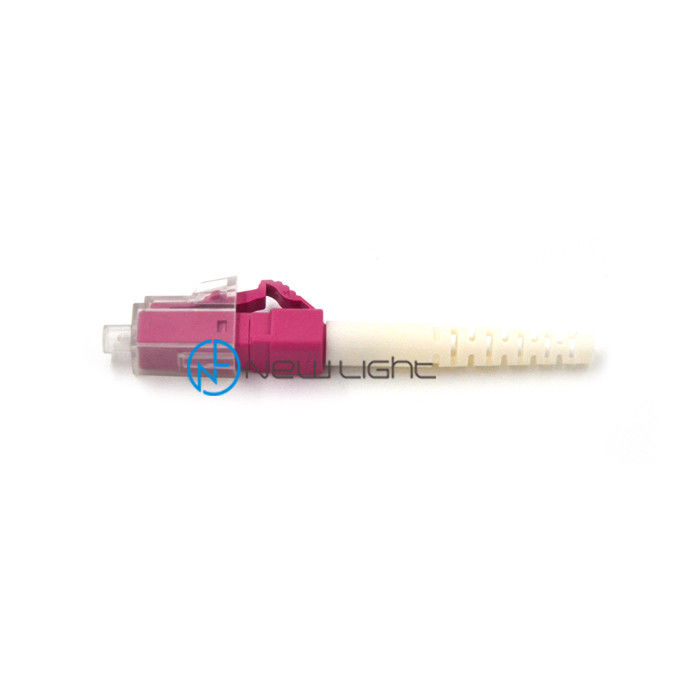

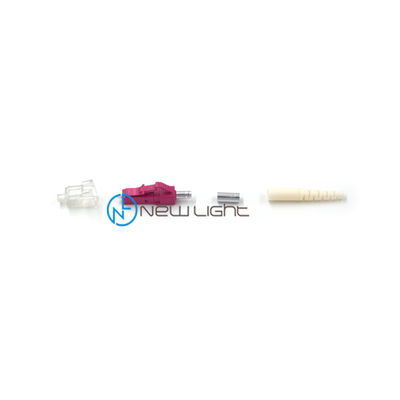

Conectores multimodos da fibra ótica do LC SX 0.9mm 2.0mm

Conectores 3.0mm multimodos frente e verso simples da fibra ótica do LC SX 0.9mm 2.0mm

Conector do LC primeiramente. O LC (conector de Lucent) foi desenvolvido primeiramente por Lucent Technologies como uma resposta à necessidade por seus clientes preliminares para um conector pequeno e baixo da perda de inserção. O projeto do LC foi estandardizado em EIA/TIA-604-10 e é oferecido então por outros fabricantes. O tamanho da virola de um conector do LC é 1,25 milímetros, metade do tamanho da virola do conector do SC. O conector do LC é avaliado para 500 ciclos de acoplamento e sua perda de inserção típica é 0,25 DB. Há umas razões contínuas que o conector do LC é um tipo preferido do conector para a rede de capacidade elevada. O conector do LC tem um tamanho pequeno, pede a construção da separação-luva e uma virola cilíndrica (geralmente cerâmica) do conector do SC, e pode ter um projeto da impulso-e-trava que fornece a estabilidade da tração-prova em montagens em rack do sistema.

O cabo de remendo multimodo frente e verso simples da fibra ótica do único modo de ST/PC ST/UPC ST/APC é projetado com tipo híbrido ou único conector do elevado desempenho e usado para aplicações da rede. Seu desempenho ótico foi 100% testado (perda de inserção, comprimento e perda do retorno especificados cliente). Este cabo de remendo da fibra ótica está disponível em cores padrão como o amarelo, laranja, Aqua ou o roxo e outras cores estão disponíveis mediante solicitação. O revestimento exterior do cabo está disponível em PVC, halogênio zero do baixo fumo (LSZH) e o PC, UPC, tipo do conector do APC está disponível. Tem uma concentricidade alta de 0,098 (2,5 milímetros) na virola cerâmica para FC, ST, SC e 0,049 (1,25 milímetros) na virola cerâmica para o LC e a MU. Fornece o cliente satisfez exigências.

Os conectores da fibra ótica são usados em ambas as extremidades de uma ligação em ponte da fibra para conseguir conexões transversais das fibras. Há muitos tipos de conectores desenvolvidos para cabos de ligação em ponte da fibra ótica. Por exemplo, as redes do único-modo usaram conectores de FC ou de SC na proporção mais ou menos idêntica como o ST e o SC nas instalações do multi-modo. Para escolher um cabo apropriado do remendo da fibra ótica, o conector da fibra ótica é um fatora importante mesmo a considerar. O conector do LC é um tipo comum do conector usado em cabos de ligação em ponte da fibra ótica. Um LC ao cabo do remendo da fibra do LC é um cabo do remendo terminado em ambos termina com conectores do LC. O seguinte texto dá uma introdução detalhada de LC aos cabos do remendo da fibra do LC.

Conformidade dos padrões

. Exigências genéricas de Telcordia (anteriormente Bellcore) GR-326-CORE para o único modo
conectores óticos e conjuntos de ligação em ponte.
. Especificação genérica do IEC 874-1 para conectores e cabos da fibra ótica
. ANSI/TIA-568-C.3, ISO/IEC 11801 ò Ed., EN 50173 do Cenelec, UL94V-0
. Taxa resistente da chama do cabo: Padrão OFNR ou IEC60332-3

Características

. 100% testado no desempenho ótico (perda de inserção
Comprimento & perda de retorno especificados cliente)
. A cor padrão é amarela, alaranjada, Aqua ou roxo,
outras cores disponíveis mediante solicitação
. Revestimento exterior do cabo disponível em PVC, halogênio zero do baixo fumo (LSZH)
. O PC, UPC, conectores do APC datilografa disponível
. Virola cerâmica alta para FC, ST da concentricidade 2.5mm, SC
e virola cerâmica de 1.25mm para o LC e a MU
. Disponível em G652D, em G657A, em OM1, em OM2, em OM3 e em OM4
. Marcações da posição A/Position B
. Disponível em 0.9mm, 1.6mm, 2.0mm, tamanhos de 3.0mm

APLICAÇÕES

· CATV
· Terminação ativa do dispositivo
· Redes de telecomunicação
· Metro
· Redes locais (LANs)
· Redes de processo de dados
· Equipamento de teste
· As instalações precisas
· Redes de longa distância (WANs)
· Industrial, médico & militar

CARACTERÍSTICA

· Baixa perda de inserção e reflexão traseira
· Projeto de uma peça só da construção e da tração-prova
· virola cerâmica deflutuação dos pre-raios
· Chave da anti-rotação da precisão e corpo resistente à corrosão
· Variedade de tipos e de cores da bota

O conector do APC é um tipo de conector da fibra que minimiza o backreflection devido a um 5° ao ângulo-polimento 15° aplicado para terminar as caras. Como ilustrado na seguinte imagem.

os conectores Ângulo-lustrados devem somente ser acoplados a outros conectores ângulo-lustrados. Acoplar-se a um conector lustrado não-ângulo causa a perda de inserção muito alta. Os conectores geralmente ângulo-lustrados têm uma perda de inserção mais alta do que o contato físico reto de boa qualidade uns.
“Ultra” os conectores da qualidade podem conseguir a reflexão traseira comparável a um conector angular quando conectados, mas uma conexão angular mantém a baixa reflexão de parte traseira mesmo quando a extremidade da saída da fibra é desligada.

as conexões Angular-lustradas são distinguidas visivelmente pelo uso de uma bota verde do protetor da fiação, ou por um corpo verde do conector. As peças são identificadas tipicamente adicionando “/APC” ao nome.
Por exemplo, um conector angular de FC pode ser designado FC/APC, um conector angular do LC pode ser designado LC/APC, etc.

O valor da perda do retorno para conectores acoplados do APC no campo será tipicamente maior de DB -65. Para uma conexão do UPC, é normalmente DB -55.
Quando os conectores são unmated-tais portos tão não utilizados em uma perda de retorno do quadro- da distribuição de FTTP para conectores do APC são o DB -65 ou maior, comparado aos conectores do UPC que estarão na vizinhança de DB 14.

Características:

►Cumpre com o IEC 61754-20 e o TIA 604-2

►Baixa perda de inserção e reflexão traseira

►A baioneta deu forma ao alojamento para a terminação fácil

►Corpo de bronze folheado a níquel

►Virola cerâmica da zircônia com revestimento do PC da parte alta

►RoHS, ALCANCE SvHC complacente

Aplicações:

►Redes locais

►Redes de processo de dados

►Aplicação da distribuição

►Distribuição dos locais

►Equipmen do teste e do laboratório

Acessibilidade

Parâmetro

mais conector para a referência

Como pedir

1. Tipo do conector: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo do modo: único modo (UPC e APC)/multi modo (PC)
3. diâmetro do cabo: 0,9/2,0/3,0 milímetros (possa personalizou o outro diâmetro)
4. material de revestimento: PVC/LSZH
5. contagem da fibra: 4 núcleos/6core/8 núcleos /12 núcleo núcleo/24core/48 núcleo/96 simples/do duplex/e assim por diante
6. tipo de cabo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. comprimento do cabo de remendo: de acordo com sua exigência
O conector 8.MPO/MTP deve deixar-nos saber que método (tipo de A//C do B tipo), masculino ou fêmea, contagem da fibra (4/8/12/16/24/32 de fibra)
