Detalhes do produto:
|

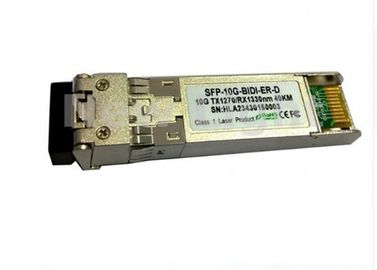

| nome: | Transceptor de SFP BIDI | Distância: | 40km |
|---|---|---|---|
| Modo: | único modo | Taxa de transferência dos dados: | 10 G |
| comprimento de onda: | 1270/1330nm | Tipo de conector: | LC |
| Realçar: | Transceptor do Ethernet do gigabit,transceptor da fibra do único modo |
||
AVALIAÇÕES MÁXIMAS ABSOLUTAS
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | -40 | 85 | °C | ||
| Humidade relativa | 85 | % |
Nota: O esforço além das avaliações absolutas máximas pode causar dano permanente ao módulo
Característica:
*Supports 9.95Gb/s às taxas de dados 10.3Gb/s
Transceptor ótico bidirecional do conector SFP+ do LC do *Simplex
Diagnóstico *Digital SFF-8472 complacente
*Hot pluggable
Transmissor do laser de *1:1270nm DFB, receptor 1330nm
transmissor do laser de 2:1330nm DFB, receptor 1270nm
* até 40km em 9/125um SMF
* SFP+ MSA SFF-8431 complacente
* temperatura de caso de funcionamento: °C 0 a 70
Aplicações:
* 10GBASE-ER em 10.3125Gbps
* 10GBASE-EW em 9.953Gbps
* outras relações óticas
CARACTERÍSTICAS DE FUNCIONAMENTO DE GERERAL
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Taxa de dados | Ethernet | 10,3125 | Gb/s | ||||
| Canal da fibra | 10,518 | ||||||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Vcc | V | ||||||
| Corrente da fonte | Icc5 | miliampère | |||||
| Icc3 | 400 | miliampère | |||||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | |||
CARACTERÍSTICAS ELÉTRICAS DO ENTRADA/SAÍDA
l transmissor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Diff. balanço da tensão de entrada | 120 | 820 | mVpp | 1 | |||
| Entrada da inutilização de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Saída da falha de Tx | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
| Entrada Diff. Impedância | Zin | 100 | Ω | ||||
l receptor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Diff. balanço da tensão da saída | 340 | 650 | 800 | mVpp | 3 | ||
| Saída de Rx LOS | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
Nota 1) C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
Nota 2) Tx critica e Rx LOS é as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
Note 3) As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
CARACTERÍSTICAS ÓTICAS
l transmissor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Comprimento de onda de funcionamento | 1260 | 1270 | 1280 | nanômetro | ||
| 1320 | 1330 | 1340 | ||||
| Avenida. potência de saída (permitido) | Po | 0 | 4 | dBm | 1 | |
| Relação da extinção | ER | 5 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
| Amplitude ótica da modulação | OMA | -6,2 | dBm | |||
| Pena da dispersão | 1 | DB | ||||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
l receptor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Comprimento de onda de funcionamento | 1320 | 1330 | 1340 | nanômetro | ||
| 1260 | 1270 | 1280 | ||||
| Sensibilidade | Psen | -15 | dBm | 3 | ||
| Sobrecarga mínima | Pimax | 0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -16 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | 4 | DB |
Nota 1) Medido em 10.3125b/s com teste padrão de testede NRZ de PRBS 231 – 1.
Nota 2) 20%~80%
Nota 3) Sob o pior caso do ER, medido em 10,3125 Gb/s com teste padrão de testede NRZ de PRBS 231 - 1 para as JUJUBAS < 1x10="">-12
DEFINIÇÕES E FUNÇÕES DO PIN
| Pin | Símbolo | Nome/descrição |
| 1 | VEET [1] |
Terra do transmissor
|
| 2 | Tx_FAULT [2] |
Falha do transmissor
|
| 3 | Tx_DIS [3] |
Inutilização do transmissor. A saída do laser desabilitada na elevação ou abre
|
| 4 | SDA [2] | linha de dados da relação de série do 2-fio |
| 5 | LCC [2] |
linha do pulso de disparo da relação de série do 2-fio
|
| 6 | MOD_ABS [4] |
Módulo ausente. Aterrado dentro do módulo
|
| 7 | RS0 [5] | A taxa seleciona 0 |
| 8 | RX_LOS [2] | Perda de indicação do sinal. A lógica 0 indica a operação normal |
| 9 | RS1 [5] |
A taxa seleciona 1
|
| 10 | VIRE [1] |
Terra do receptor
|
| 11 | VIRE [1] |
Terra do receptor
|
| 12 | RD |
DADOS invertidos receptor para fora. C.A. acoplada
|
| 13 | RD+ |
DADOS do receptor para fora. C.A. acoplada
|
| 14 | VIRE [1] |
Terra do receptor
|
| 15 | VCCR |
Fonte de alimentação do receptor
|
| 16 | VCCT |
Fonte de alimentação do transmissor
|
| 17 | VEET [1] |
Terra do transmissor
|
| 18 | TD+ |
DADOS do transmissor dentro. C.A. acoplada
|
| 19 | TD |
DADOS invertidos transmissor dentro. C.A. acoplada
|
| 20 | VEET [1] |
Terra do transmissor
|
