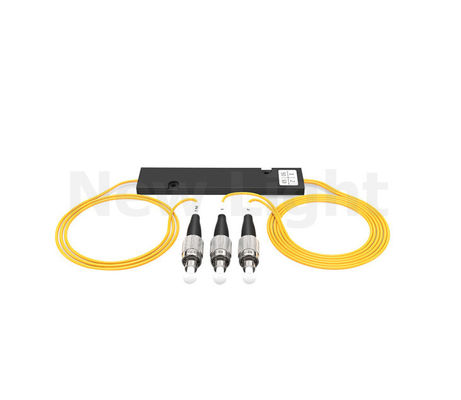

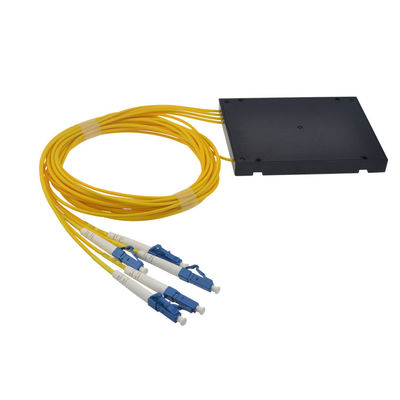

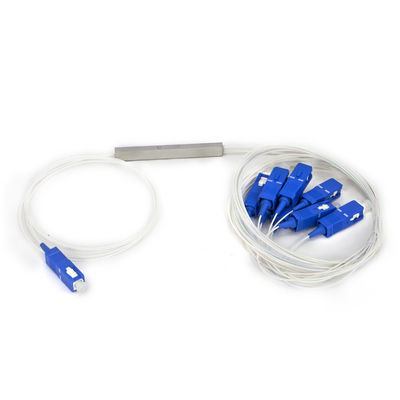

O CE 1x16/1x32/1x64 planar do divisor do circuito do Lightwave do SC/LC/FC aprovou

1x16 / cabo de fibra ótica do PLC do divisor da fibra ótica do SC 1x32/1x64/LC/FC





Descrição



O divisor planar do circuito do lightwave (divisor do PLC) é um tipo de dispositivo ótico da gestão do poder que é fabricado usando a tecnologia ótica do medidor de ondas do silicone. Caracteriza o tamanho pequeno, a confiança alta, a escala de comprimento de onda de funcionamento larga e a boa uniformidade do canal-à-canal, e é amplamente utilizado em PON (EPON/GPON)

redes para realizar a rachadura do poder do sinal ótico.



Nós fornecemos séries inteiras de produtos do divisor 1xN e 2xN que são costurados para aplicações específicas. Todos os produtos do divisor do PLC cumprem exigências de GR-1209-CORE e de GR-1221-CORE.







Especificação





Parâmetros	1×2	1×4	1×8	1×16	1×32	1×64
Comprimento de onda de funcionamento (nanômetro)	1260~1650
Tipo da fibra	G657A1 ou cliente especificado
Perda de inserção (DB) (categoria de P/S)	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0
Uniformidade da perda (DB)	0,4	0,6	0,8	1,2	1,5	2,0
Perda dependente da polarização (DB)	0,2	0,2	0,2	0,25	0,3	0,35
Perda do retorno (DB) (categoria de P/S)	55/50	55/50	55/50	55/50	55/50	55/50
Diretividade (dB)	55	55	55	55	55	55
Perda dependente do comprimento de onda (DB)	0,3	0,3	0,3	0,5	0,5	0,5
Estabilidade de temperatura (- ℃ 40~85) (DB)	0,4	0,4	0,4	0,5	0,5	0,5
Temperatura de funcionamento (℃)	-40~85
Temperatura de armazenamento (℃)	-40~85
Dimensão do dispositivo (milímetros)	40×4×4	40×4×4	40×4×4	50×4×4	50×7×4	60×12×4
Dimensão do módulo (milímetro)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18
Dimensão do Mini-módulo (milímetros)	50×7×4	50×7×4	50×7×4	60×12×4	80×20×6	100×40×6



Especificado sem conectores.





Adicione uma perda 0.15dB adicional pelo conector.





Informação pedindo
PLC	Porto	Estilo de Pigtall da entrada	Conector da entrada	Estilo de Pigtll da saída	Comprimento da fibra	Conector de saída	Tipo do pacote
	0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64	fibra 0=bare 1=900um Tubo fraco 2=900umJacket 3=2.0mmcable 4=3.0mmcable	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=Special	fibra 0=bare 1=900um Tubo fraco 2=900um Revestimento 3=2.0mmcable 4=3.0mmcable	0=0.5m 1=1m 2=1.5m 3=2m   S=special	0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=Special	A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 De” cremalheira 1U I=19 S=Special







Aplicações



Sistemas de FTTX

LAN, WAN e redes do metro

Redes óticas passivas análogas/Digitas

Redes de CATV

Outras aplicações em sistemas da fibra ótica











Características



Baixa perda de inserção e baixo PDL

Contagens altas do canal

Confiança e estabilidade excepcionais

Comprimento de onda de funcionamento largo

Temperatura de funcionamento larga

Design compacto
