Detalhes do produto:
|
Tipo de conector: | MPO/MTP | Materiais: | LSZH |
---|---|---|---|
Tipo do modo: | único modo | Tipo do núcleo: | 12Core |
Cor do cabo: | Amarelo | Comprimento: | Pode ser personalizado. |
certificado: | CE, ISO, RoHS | Tempo de entrega: | 2-7 dias de trabalho após o depósito recebido |
capacidade da produção: | 500 PCes/dia | prazo de pagamento: | T/T, depósito de 30% adiantado |
Nome de produtos: | 12 fibra mpo do cabo de remendo ótico de MPO do núcleo OM3/MTP ao cabo da fuga do lc | ||
Realçar: | cabo da fibra do mpo,MPO ao cabo de MPO |

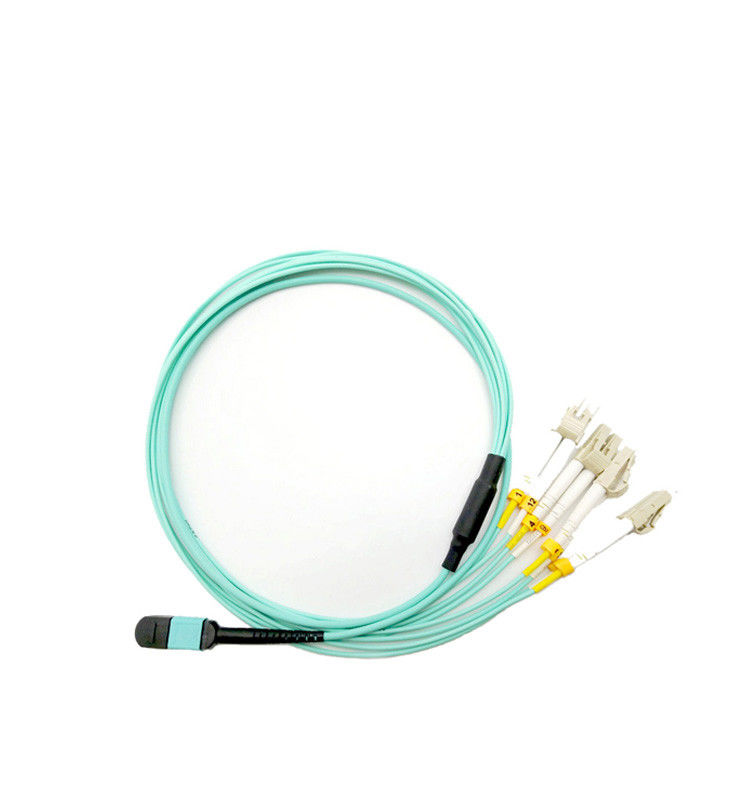

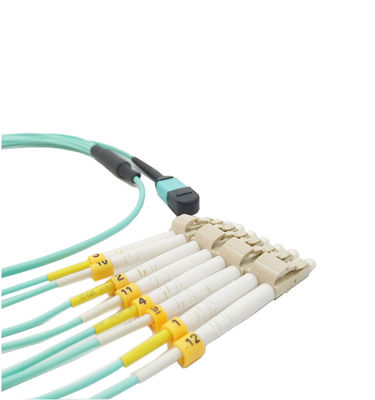

12 fibra mpo do cabo de remendo ótico de MPO do núcleo OM3/MTP ao cabo da fuga do lc
Que é os pedidos do teste de MPO/MTP?
pedido da.Endface:
400 X | Descrição do defeito | Reserve a quantidade | |
Fibra (9um, 50um, 62.5um) | Riscos do branco | ≤3um | Não limitado |
Ponto | ≤2um | 5 PCS | |
Defeito | / | Nenhum reservado | |
Revestimento (62.5-125um) |
Riscos do branco | ≤3um | Não limitado |
≤5um | 1 PCS | ||
Riscos do preto | ≤3um | 2 PCS | |
Ponto preto | ≤2um | Não limitado | |
≤5um | 3 PCS | ||
Defeito | ≤2um | Em torno de não limitado | |
≤15um | O comprimento total é menos do que o comprimento lateral 1/4 | ||
Anel plástico | / | Não limitado |
b.Performance:
MPO/MTP | Virola do padrão da manutenção programada | Virola de pequenas perdas da manutenção programada | Virola do padrão do milímetro | Virola de pequenas perdas do milímetro | |
Perda do IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
≥ 40dB do PC | |||||
Repetibilidade | ≤0.30dB (obstrua mais de 500 vezes) | 0.30dB (obstrua mais de 1000 vezes) | |||
Permutabilidade | ≤0.30dB (com qualquer um um conector de harmonização) | ||||
Resistência à tração | ≤0.30dB (tensão máxima 66N) | ||||
Choque | ≤0.30dB (10~55Hz) | ||||
Variação da temperatura | -40°C ~ +75°C |
indicadores de c.Interference:
Conector de MPO/MTP | Teste da dimensão 3D |
Raio de curvatura | X ≥2000mm, Y ≥50mm |
Altura da fibra | 1000~4000 nanômetro |
Ângulo de Endface | X ±0.3°, Y ±0.3° |
Mergulho do núcleo | ±300nm |
tolerância de d.Length:
Comprimento (M) | Tolerância |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
IEC61754-7 & GR-1435-CORE complacentes.
O projeto modular, tomada-travando a estrutura, fácil para o teste, instala, remove e ajusta. Geralmente, único MTP/conectores de MPO tipicamente pode acomodar 12 ou mais fibras, espaço da fiação da altura 1U pode acomodar a relação ótica de até 96 LC, seção. O espaço do armário e da cremalheira da economia, tipos fáceis da gestão do cabo da fibra, cabografa disponível, para encontrar o cliente diferente precisa.
Pode a escolha do homem, fêmea. Consiga o posicionamento preciso com o adaptador conectado através da função de posicionamento do Pin-pino, estabilidade alta.
virola do Multi-núcleo, tamanho pequeno, alta velocidade e de alta capacidade encontrar as necessidades de sistemas de comunicação de fibra ótica e da fiação high-density de grande eficacia da interconexão. Para a infraestrutura de rede futura, os ethernet altamente escaláveis, dos apoios e a fibra canalizam as exigências 10/100-1Gbps.
Parâmetro técnico
Artigo | Parâmetros técnicos | |
Produto | 12 fibra mpo do cabo de remendo ótico de MPO do núcleo OM3/MTP ao cabo da fuga do lc | |
Conector | MPO (F ou M) | MPO (F ou M) |
Temperatura da operação | -40°C ~ +80°C | |
Temperatura de armazenamento | -40°C ~ +85°C | |
Perda de inserção |
Manutenção programada: ≤ 0.75dB (valor padrão), ≤0.35dB (valor típico); Milímetro: ≤ 0.50dB (valor padrão), ≤0.35dB (valor típico); |
|
Perda do retorno | Manutenção programada: ≥60dB; Milímetro: ≥35dB | |
O tipo da extremidade de MPO | Homem: com pino de guia; Fêmea: sem pino de guia | |
Contagem da fibra | Fibra da TA 8,12&24 | |
Tipo do conector do outro extremidade | MPO-fêmea, MPO-homem, FC, SC, ST, MU, LC, E2000 | |
Modo da fibra | Único-modo (G652, G655, G657), multi-modo (50, 62,5, OM2, OM3, OM4) | |
Tipo de cabo da fibra | fibra da fita 250um, cabo de fita, cabo de fibra ótica do pacote |
Os três métodos da polaridade datilografam A, tipo B e o tipo C é usado para garantir a atribuição bidirecional direita.
Datilografe A Reto-através do cabo do tronco de MPO:
Adaptadores da chave-Para baixo da chave-Acima, 1 cabo do remendo do duplex de x à de B e 1 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco da cruz MPO de B:
Adaptadores da chave-Acima da chave-Acima e 2 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco dos pares MPO da cruz de C:
Adaptadores da chave-Para baixo da chave-Acima e 2 x à um cabo frente e verso do remendo.
Usando a temperatura
-40° ~ +80°
Aplicação:
Equipamento de testes
FTTX+LAN
Fibra ótica CATV
Sistema de comunicação ótica
Telecomunicação
Pakcing:
Nós embalá-lo-emos pelo saco de OPP e pela caixa da caixa fora. a fim proteger os bens não forem danificados quando entrega.
Entrega:
Nós podemos entrega ele pelo ar e pelo mar. é de acordo com suas quantidade e exigências.
Pagamento:
Termo do pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito de 30% adiantado. o equilíbrio pagou antes da entrega.
Termo de preço: EXW, CORRENTE DE RELÓGIO, CIF, CFR. PORTA À PORTA
Mais produtos:
Nós temos o cabo de remendo ótico, trança, adaptador, atenuador, caixa de distribuição, conector rápido .etc. de Assmembly. Se você precisa mais produtos ou catálogo, você pode sentir livre contactar-nos
