Detalhes do produto:
|
Tipo de conector: | MPO/MTP - LC | Materiais: | LSZH |
---|---|---|---|
Tipo do modo: | Multi modo | Tipo do núcleo: | núcleo 12 |
Cor do cabo: | Magenta | Comprimento: | Pode ser personalizado. |
certificado: | CE, ISO, RoHS | Tempo de entrega: | 2-7 dias de trabalho após o depósito recebido |
capacidade da produção: | 500 PCes/dia | prazo de pagamento: | T/T, depósito de 30% adiantado |
Nome de produtos: | 12 fibra do LC MTP/MPO OM4 da fibra ótica cabo 50/125 de remendo multimodo magenta | ||
Realçar: | cabo da fibra do mpo,MPO ao cabo de MPO |

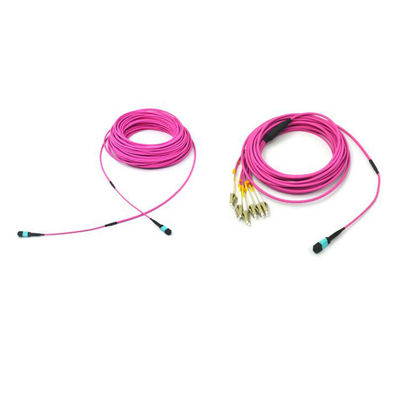

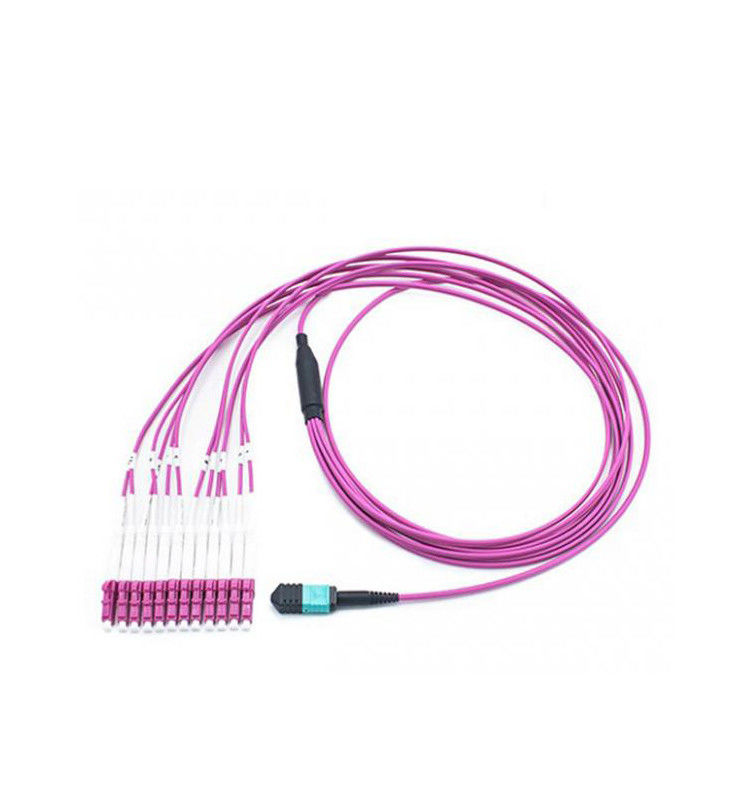

12 fibra do LC MTP/MPO OM4 da fibra ótica cabo 50/125 de remendo multimodo magenta
O cabo de remendo da fibra de MPO é terminado com o conector de MPO em ambos termina. Todos os conectores do MPO de OMC são de Taiwan, de Japão, de cabo de remendo dos EUA etc. MPO são um tipo dos conjuntos de cabo high-density que seja geralmente uso em três áreas.
1, a aplicação de Data Center com ambiente denso alto do grau
2, a fibra ótica à construção
3, a aplicação interna do conector no equipamento da fibra.
O padrão dos produtos de MPO:
Padrão IEC-61754-7 do IEC das reuniões; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE complacente
Expedição de cabogramas estruturada por TIA-568-C
Sistema ótico paralelo
Fórum ótico (OIF) do funcionamento entre redes complacente
InfiniBand complacente
InfiniBand
- canal da fibra 10G complacente
- 40G e 100G IEEE 802,3
- QSFP
Nota: Larguras de banda máximas de fibras multimodos diferentes
OM1 – um núcleo 62,5 – 10GBit até 33 medidores, gigabit até 300m
OM2 – um núcleo 50 – 10GBit até 82 medidores, gigabit até 500m
OM3 – 50 um o núcleo, laser aperfeiçoou – 10GBit até 300 medidores, gigabit até 1000m
OM4 – 50 um o núcleo, laser aperfeiçoou – 10GBit até 550 medidores, gigabit até 1000m
Que é os pedidos do teste de MPO/MTP?
pedido da.Endface:
400 X | Descrição do defeito | Reserve a quantidade | |
Fibra (9um, 50um, 62.5um) | Riscos do branco | ≤3um | Não limitado |
Ponto | ≤2um | 5 PCS | |
Defeito | / | Nenhum reservado | |
Revestimento (62.5-125um) |
Riscos do branco | ≤3um | Não limitado |
≤5um | 1 PCS | ||
Riscos do preto | ≤3um | 2 PCS | |
Ponto preto | ≤2um | Não limitado | |
≤5um | 3 PCS | ||
Defeito | ≤2um | Em torno de não limitado | |
≤15um | O comprimento total é menos do que o comprimento lateral 1/4 | ||
Anel plástico | / | Não limitado |
b.Performance:
MPO/MTP | Virola do padrão da manutenção programada | Virola de pequenas perdas da manutenção programada | Virola do padrão do milímetro | Virola de pequenas perdas do milímetro | |
Perda do IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
≥ 40dB do PC | |||||
Repetibilidade | ≤0.30dB (obstrua mais de 500 vezes) | 0.30dB (obstrua mais de 1000 vezes) | |||
Permutabilidade | ≤0.30dB (com qualquer um um conector de harmonização) | ||||
Resistência à tração | ≤0.30dB (tensão máxima 66N) | ||||
Choque | ≤0.30dB (10~55Hz) | ||||
Variação da temperatura | -40°C ~ +75°C |
indicadores de c.Interference:
Conector de MPO/MTP | Teste da dimensão 3D |
Raio de curvatura | X ≥2000mm, Y ≥50mm |
Altura da fibra | 1000~4000 nanômetro |
Ângulo de Endface | X ±0.3°, Y ±0.3° |
Mergulho do núcleo | ±300nm |
tolerância de d.Length:
Comprimento (M) | Tolerância |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
Os três métodos da polaridade datilografam A, tipo B e o tipo C é usado para garantir a atribuição bidirecional direita.
Datilografe A Reto-através do cabo do tronco de MPO:
Adaptadores da chave-Para baixo da chave-Acima, 1 cabo do remendo do duplex de x à de B e 1 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco da cruz MPO de B:
Adaptadores da chave-Acima da chave-Acima e 2 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco dos pares MPO da cruz de C:
Adaptadores da chave-Para baixo da chave-Acima e 2 x à um cabo frente e verso do remendo.
Usando a temperatura
-40° ~ +80°
Aplicação:
Equipamento de testes
FTTX+LAN
Fibra ótica CATV
Sistema de comunicação ótica
Telecomunicação
Pakcing:
Nós embalá-lo-emos pelo saco de OPP e pela caixa da caixa fora. a fim proteger os bens não forem danificados quando entrega.
Entrega:
Nós podemos entrega ele pelo ar e pelo mar. é de acordo com suas quantidade e exigências.
Pagamento:
Termo do pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito de 30% adiantado. o equilíbrio pagou antes da entrega.
Termo de preço: EXW, CORRENTE DE RELÓGIO, CIF, CFR. PORTA À PORTA
Mais produtos:
Nós temos o cabo de remendo ótico, trança, adaptador, atenuador, caixa de distribuição, conector rápido .etc. de Assmembly. Se você precisa mais produtos ou catálogo, você pode sentir livre contactar-nos
