| Nome da marca: | New Light |
| Número do modelo: | MPO/MTP - MTP/MPO |
| MOQ: | 1 pcs |
| preço: | can be negotiated |
| Detalhes da embalagem: | Saco de OPP + caixa da caixa |
| Condições de pagamento: | L/C, T/T, Western Union, MoneyGram, paypal |

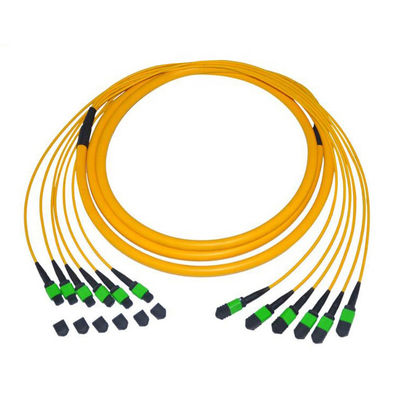

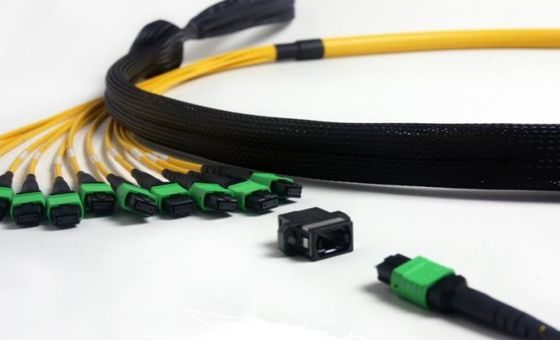

Tronco MTP de 12 fibras/pvc de MPO do cabo do único modo da fibra ótica cabo 9/125 de remendo redondo
Tipo do conector: MPO-fêmea, MPO-homem
Fim-cara da virola: PC, APC
Número de núcleos da fibra: 4, 8, 12, 24
Tipo do conector: MPO-fêmea, MPO-homem, FC, SC, LC, ST, MTRJ
Fim-cara da virola: PC, UPC, APC
Tipo do núcleo: MANUTENÇÃO PROGRAMADA, MILÍMETRO (OM1, OM2, OM3, OM4)
Diâmetro do cabo (milímetro): 0,9, 2, 3
Comprimento do cabo (M): L=1, 2, 3 ......
Comprimento da trança (M): L1=0.5, 0,6, 1,0
Tipo de cabo: RJ: Cabo de fita, RB: Cabo de fita desencapado, RI: Mini cabo redondo
Índice da interferência de MPO
| Tipo do conector | Artigos dos testes | Minuto | Máximo |
| PC DE MPO | ROC_X (Abs) (milímetro) | 500 | |
| ROC_Y (Abs) (milímetro) | 50 | ||
| Angle_X (grau) | -0,2 | 0,2 | |
| Angle_Y (grau) | -0,2 | 0,2 | |
| Fibra de Max.DH.All (nanômetro) | -600 | 600 | |
| Max.DH.Ave (nanômetro) | -300 | 300 | |
| Max.DH.Adj (nanômetro) | -300 | 300 | |
| Máximo Núcleo Mergulho (nanômetro) | -300 | 300 | |
| Altura da fibra (nanômetro) | -300 | 300 | |
| ROC_X (Abs) (milímetro) | 1000 | 3000 | |
| MPO APC | ROC_X (Abs) (milímetro) | 500 | |
| ROC_Y (Abs) (milímetro) | 50 | ||
| Angle_X (grau) | -0,2 | 0,2 | |
| Angle_Y (grau) | 7,8 | 8,2 | |
| Fibra de Max.DH.All (nanômetro) | -600 | 600 | |
| Max.DH.Ave (nanômetro) | -300 | 300 | |
| Max.DH.Adj (nanômetro) | -300 | 300 | |
| Fiberheight (nanômetro) |
Que é os pedidos do teste de MPO/MTP?
pedido da.Endface:
| 400 X | Descrição do defeito | Reserve a quantidade | |
| Fibra (9um, 50um, 62.5um) | Riscos do branco | ≤3um | Não limitado |
| Ponto | ≤2um | 5 PCS | |
| Defeito | / | Nenhum reservado | |
| Revestimento (62.5-125um) |
Riscos do branco | ≤3um | Não limitado |
| ≤5um | 1 PCS | ||
| Riscos do preto | ≤3um | 2 PCS | |
| Ponto preto | ≤2um | Não limitado | |
| ≤5um | 3 PCS | ||
| Defeito | ≤2um | Em torno de não limitado | |
| ≤15um | O comprimento total é menos do que o comprimento lateral 1/4 | ||
| Anel plástico | / | Não limitado | |
b.Performance:
| MPO/MTP | Virola do padrão da manutenção programada | Virola de pequenas perdas da manutenção programada | Virola do padrão do milímetro | Virola de pequenas perdas do milímetro | |
| Perda do IL | Típico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Máximo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB do PC | |||||
| Repetibilidade | ≤0.30dB (obstrua mais de 500 vezes) | 0.30dB (obstrua mais de 1000 vezes) | |||
| Permutabilidade | ≤0.30dB (com qualquer um um conector de harmonização) | ||||
| Resistência à tração | ≤0.30dB (tensão máxima 66N) | ||||
| Choque | ≤0.30dB (10~55Hz) | ||||
| Variação da temperatura | -40°C ~ +75°C | ||||
indicadores de c.Interference:
| Conector de MPO/MTP | Teste da dimensão 3D |
| Raio de curvatura | X ≥2000mm, Y ≥50mm |
| Altura da fibra | 1000~4000 nanômetro |
| Ângulo de Endface | X ±0.3°, Y ±0.3° |
| Mergulho do núcleo | ±300nm |
tolerância de d.Length:
| Comprimento (M) | Tolerância |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
Os três métodos da polaridade datilografam A, tipo B e o tipo C é usado para garantir a atribuição bidirecional direita.
Datilografe A Reto-através do cabo do tronco de MPO:
Adaptadores da chave-Para baixo da chave-Acima, 1 cabo do remendo do duplex de x à de B e 1 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco da cruz MPO de B:
Adaptadores da chave-Acima da chave-Acima e 2 x à um cabo frente e verso do remendo.
Datilografe o cabo do tronco dos pares MPO da cruz de C:
Adaptadores da chave-Para baixo da chave-Acima e 2 x à um cabo frente e verso do remendo.
Usando a temperatura
-40° ~ +80°
Aplicação:
Equipamento de testes
FTTX+LAN
Fibra ótica CATV
Sistema de comunicação ótica
Telecomunicação
Pakcing:
Nós embalá-lo-emos pelo saco de OPP e pela caixa da caixa fora. a fim proteger os bens não forem danificados quando entrega.
Entrega:
Nós podemos entrega ele pelo ar e pelo mar. é de acordo com suas quantidade e exigências.
Pagamento:
Termo do pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. depósito de 30% adiantado. o equilíbrio pagou antes da entrega.
Termo de preço: EXW, CORRENTE DE RELÓGIO, CIF, CFR. PORTA À PORTA
Mais produtos:
Nós temos o cabo de remendo ótico, trança, adaptador, atenuador, caixa de distribuição, conector rápido .etc. de Assmembly. Se você precisa mais produtos ou catálogo, você pode sentir livre contactar-nos
|
