Detalhes do produto:
|
| Nome do produto: | a fibra ótica 1064nm circulatória de fibra ótica parte o único modo com o conector de FC APC | Tipo de conector: | PC DE FC APC/FC |
|---|---|---|---|
| Tipo do modo: | único modo | Comprimento de onda de funcionamento: | 1064nm |
| PDL: | ≤0.2DB | retorno de perda: | ≥ 50dB |
| Conversa transversal: | ≥ 45dB | Aplicação: | Laser da fibra, amplificador ótico da fibra |
| INSERÇÃO LOSS* DO MAX: | 0,8 DB | ISOLATION*: | DB ≥40 |
| Realçar: | divisor da fibra do único modo,divisor de cabo de fibra óptica de fibra |
||

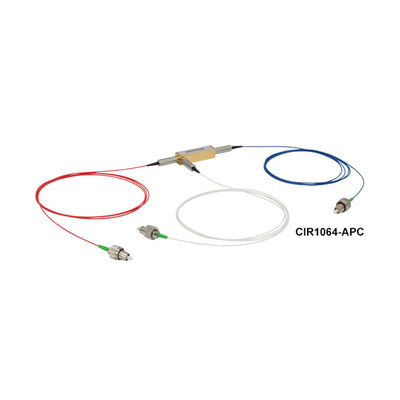

Nome do produto circulatório de fibra ótica
A fibra ótica circulatória eletrônica de fibra ótica do Único-modo do conector de FC APC parte
Descrição circulatória de fibra ótica
Os circuladores óticos de (SM) do único modo são não-reciprocar, um-direcional, os dispositivos do três-porto que são usados em uma vasta gama de instalações óticas e para aplicações numerosas.
Devido a seus isolamento alto e baixa perda de inserção, os circuladores óticos são amplamente utilizados em sistemas de comunicação avançados como multiplexers da adicionar-gota, as bombas bidirecionais, e dispositivos cromáticos da compensação da dispersão.
Circulador usado para deixar cair um canal ótico de um sistema de DWDM usando um Grating de Bragg da fibra.
Um circulador ótico é análogo a um circulador eletrônico e ambos executam funções similares.
Um circulador ótico é um dispositivo do três-porto que permita que a luz viaje em somente um sentido.
Os circuladores podem igualmente ser usados para enviar sinais óticos em dois sentidos abaixo de uma única fibra. Um circulador é ficado situado em ambas as extremidades da fibra.
Um porto entrando 1 do sinal retirará o porto 2 com perda mínima, quando um porto entrando 2 do sinal retirará o porto 3 com perda mínima. O porto entrando claro 2 experimenta uma grande quantidade de perda no porto 1, e o porto entrando 3 da luz experimenta uma grande quantidade de perda nos portos 2 e 1.
Os circuladores óticos são dispositivos não-recíprocos. Isto significa que nenhuma mudanças nas propriedades da luz causada passando através do dispositivo não estão invertidas viajando no sentido oposto.
Características circulatórias de fibra ótica
Isolamento alto & perda do retorno alta
Baixos perda de inserção & PDL
A cola Epoxy ótica do trajeto livra
Aplicações circulatórias de fibra ótica
Amplificador ótico da fibra
Laser da fibra
Especificações circulatórias de fibra ótica
| Artigo | Unidade | Parâmetros | |||
| Comprimento de onda de funcionamento | nanômetro | 1064 | |||
| Largura de banda | nanômetro | ±5 | ±10 | ±20 | ±30 |
| Isolamento | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserção Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Perda do retorno | DB | ≥ 50 | |||
| Conversa transversal | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Poder ótico máximo | mW | ≤ 300 | |||
| Tipo da fibra | / | Hi1060 | |||
| Temperatura da operação | 0C | 0~50 | |||
| Temperatura de armazenamento | 0C | -40~85 | |||
| Dimensão do pacote | milímetro | 34x8.4x8.4 (P1) | |||
Nota:
2. As especificações são sujeitas mudar sem aviso prévio.
Dimensão circulatória de fibra ótica (milímetros)
Informação de fibra ótica de CirculatorOrdering (exemplo: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Comprimento de onda | Largura de banda | Tipo da fibra | Comprimento da fibra | Tipo do conector | |
|
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
fibra de 1.250μm fibra de 2.900μm 3. Outro |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Outro |
conector 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Outro |
