Detalhes do produto:
|
| Nome do produto: | Fibra de fibra ótica do nanômetro Hi1060 do circulador do comprimento de onda da manutenção programa | Tipo de conector: | Conectores de FC APC |
|---|---|---|---|
| Tipo do modo: | único modo | PDL: | ≤0.2DB |
| retorno de perda: | ≥ 50dB | Conversa transversal: | ≥ 45dB |
| Tipo de fibra: | Hi1060 | Porto numérico: | 3 portos |
| Aplicação: | Adicionar-gota que multiplexa, sensores da fibra, bombeamento bidirecional, sistemas de transmissão | Escala de comprimento de onda: | 1280 - 1400 nanômetro |
| Dimensão do pacote: | 34x8.4x8.4 (P1) milímetro | Diâmetro do cabo: | 0.9mm |
| Comprimento do cabo: | Personalizado | ||
| Realçar: | divisor da fibra do único modo,divisor de cabo de fibra óptica de fibra |
||

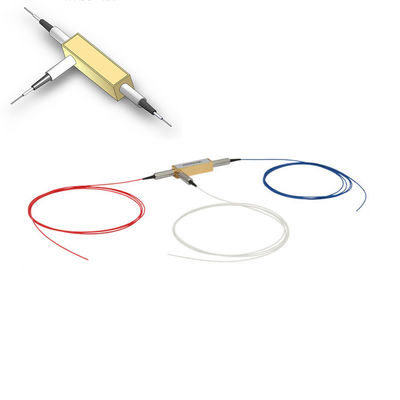

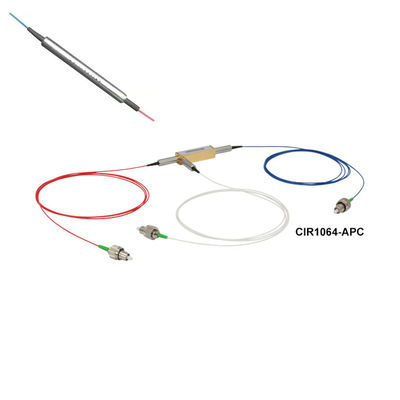

Nome do produto circulatório de fibra ótica
Fibra de fibra ótica do nanômetro Hi1060 do circulador do comprimento de onda da manutenção programada de FC APC desde 1280-1400
Descrição circulatória de fibra ótica
O que é circulador de fibra ótica
A função de um circulador de fibra ótica é similar àquela de um circulador da micro-ondas.
É três ou mais dispositivos do multiport dos portos. O Lightwave é transmitido de um porto ao porto sequencial seguinte com uma perda mínima mas obstruído de um porto ao porto precedente.
Os circuladores óticos foram usados primeiramente em sistemas das telecomunicações. Contudo, com a disponibilidade pronta dos circuladores baratos e de capacidade elevada, são usados igualmente em campos da detecção e da imagem latente.
Um circulador ótico é um dispositivo do três-porto que permita que a luz viaje em somente um sentido.
Os circuladores óticos foram usados primeiramente em sistemas das telecomunicações para aumentar a capacidade da transmissão de redes existentes. Usando circuladores óticos em um sistema de transmissão bidirecional, a capacidade é dobrada facilmente como mostrado abaixo.
Características circulatórias de fibra ótica
Isolamento alto & perda do retorno alta
Baixos perda de inserção & PDL
A cola Epoxy ótica do trajeto livra
Aplicações circulatórias de fibra ótica
Especificações circulatórias de fibra ótica
| Artigo | Unidade | Parâmetros | |||
| Comprimento de onda de funcionamento | nanômetro | 1064 | |||
| Largura de banda | nanômetro | ±5 | ±10 | ±20 | ±30 |
| Isolamento | DB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserção Loss@Band, 23℃ | DB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | DB | ≤0.2 | |||
| Perda do retorno | DB | ≥ 50 | |||
| Conversa transversal | DB | ≥ 45 | |||
| PDL | DB | ≤ 0,1 | |||
| Poder ótico máximo | mW | ≤ 300 | |||
| Tipo da fibra | / | Hi1060 | |||
| Temperatura da operação | 0C | 0~50 | |||
| Temperatura de armazenamento | 0C | -40~85 | |||
| Dimensão do pacote | milímetro | 34x8.4x8.4 (P1) | |||
Nota:
2. As especificações são sujeitas mudar sem aviso prévio.
Dimensão circulatória de fibra ótica (milímetros)
Informação de fibra ótica de CirculatorOrdering (exemplo: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Comprimento de onda | Largura de banda | Tipo da fibra | Comprimento da fibra | Tipo do conector | |
|
1.1064nm |
1.±5nm |
fibra de 1.250μm |
1.0.5 +/- 0,1 m |
conector 0.No |
