Detalhes do produto:
|
| tipo do modo: | único modo | Perda de inserção: | DB do ≤ 2,5 |
|---|---|---|---|
| Tipo do conector: | SC/UPC | Nuber dos canais: | canal 8 |
| Comprimento de onda: | 1470-1610nm | Ondinha do Passband: | ≤0.30dB |
| Perda do retorno: | ≥45dB | Derectivity: | ≥50dB |
| Tipo da fibra: | Corning SMF-28 ultra | ||
| Realçar: | wdm na fibra ótica,caixa da terminação da fibra da montagem da parede |
||

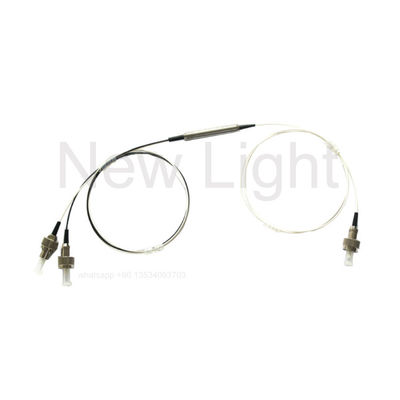

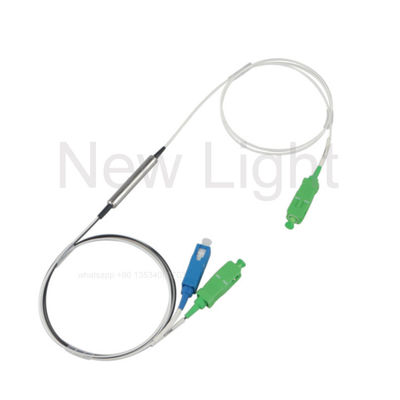

O filtro 3 da fibra ótica move o dispositivo de 100G 200G 1X2 DWDM para sistemas do WDM
Descrição
Os componentes da UIT de DWDM são o resultado dos anos de experiências da telecomunicação no filtro de fita fina
tecnologia. Os componentes individuais estão disponíveis em um afastamento de canal da UIT de 200 gigahertz.
Estes dispositivos excedem as exigências de Telcordia GR-1221. Demonstram a baixa perda de inserção
e insensibilidade da temperatura, e desempenho seguro em aplicações de sistema das variedades.
Características
Baixa perda de inserção
Isolamento alto do canal
Baixa perda do dependente da polarização
Confiança e estabilidade excepcionais
Aplicações
Alcance redes
Sistemas do WDM do metro
Sistemas do WDM do longo-curso
Redes de empresas
Especificações
| Artigo | Unidade | Parâmetros |
| Afastamento de canal | Gigahertz | 200 |
| Escala de comprimento de onda | C- ou a UIT da L-faixa canaliza 186,6 a 196,1 THz | |
| Passband | Gigahertz | ≥+/- 33 |
| Ondinha do passband da transmissão | DB | ≤0.3 |
| Perda de inserção da transmissão | DB | ≤1.0 |
| Ondinha do passband da reflexão | DB | ≤0.2 |
| Perda de inserção da reflexão | DB | ≤0.4 |
| Isolamento da transmissão (canal do ajuste) | DB | ≥30 |
| Isolamento da transmissão (canal não-ajuste) | DB | ≥50 |
| Isolamento da reflexão | DB | ≥13 |
| Perda do dependente da polarização | DB | ≤0.2 |
| Dispersão do modo da polarização | picosegundo | ≤0.2 |
| Diretividade | DB | ≥50 |
| Perda do retorno | DB | ≥45 |
| Manipulação ótica do poder | mW | ≥500 |
| Carga elástica | N | ≥5 |
| Variação da temperatura de funcionamento | -5 a 70 | |
| Variação da temperatura do armazenamento | -40 a +85 0C | |
| Tipo da fibra | SMF-28e | |
| Dimensão do pacote | milímetro | 5,5 x 34mm |
Nota: Todas as especificações são baseadas nos dispositivos sem conectores, e garantidas sobre
comprimento de onda, polarização e temperatura.
Tiragem das dimensões (milímetros)
Lote espectral (DB)
Informação pedindo
| Produto | Frequência do canal | Tubo | Comprimento da fibra | Conector |
| 200G | Grade da UIT | fibra 1=250um | 1=0.5+/-0.1m | conector 0=No |
| Filtro de DWDM | Na C-faixa | fibra 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
