Detalhes do produto:
|
| Tipo do conector: | MTP | tipo do modo: | MM/SM |
|---|---|---|---|
| Cor do cabo: | 8/12 | Diâmetro do cabo: | 3.0mm 0.9mm |
| Comprimento do cabo: | 15m/5m/10m | Perda de inserção: | ≤0.35dB |
| Perda de retorno: | APC≥65dB; PC≥55 | ||
| Realçar: | MPO a MPO Jumper Fiber Cable,ligação em ponte da fibra do mpo 100G,Ligação em ponte da fibra do mpo do PVC |
||

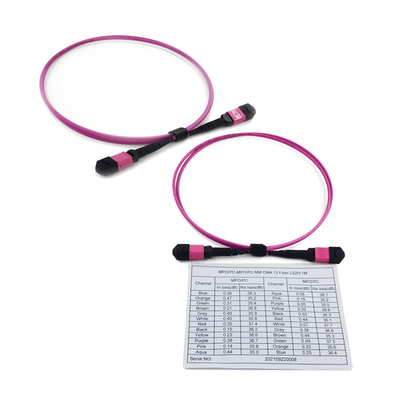

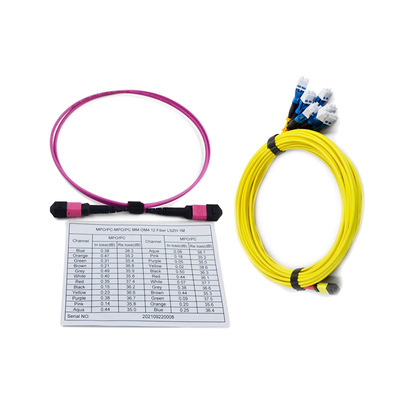

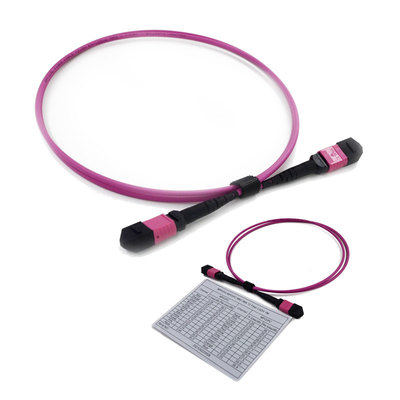

Baixa perda de inserção 3.0mm 100G MPO ao cabo de MPO Jumper Patch com conector fêmea 10m
Vista geral de
Baixa perda de inserção 100G MPO ao cabo de MPO Jumper Patch com conector fêmea 10m
Os centros de dados hoje em dia estão submetendo-se à grande migração a umas redes mais altas da velocidade. Considerando o crescimento de expedição de cabogramas inevitável no ambiente do alto densidade 40/100G, nas 12 fibras e 24 expedições de cabogramas da fibra em MTP/MPO são introduzidas como uma solução ideal e praticável. Este artigo fornece uma compreensão básica do sistema de expedição de cabogramas de MTP/MPO, que possa ajudar a entregar a interconexão contínua de MTP/MPO com gestão apropriada da polaridade.
Em toda a instalação, é importante assegurar-se de que o transmissor ótico em uma extremidade esteja conectado ao receptor ótico na outro. Isto harmonização do transmite o sinal (Tx) ao recebe o equipamento (Rx) em ambos os fins da relação da fibra ótica é referido como a polaridade. A polaridade de MTP/MPO que cabografa em 40G/100G assombrou muitos gerentes do cabo. Felizmente, há as aproximações que podem facilitar a manutenção correta da polaridade de MTP/MPO em conexões frente e verso de série dos sinais e em conexões paralelas dos sinais.
Matérias da polaridade na relação de expedição de cabogramas de MTP/MPO
A migração de 10G a 40/100G exige um caminho simples contudo robusto. E este caminho é centrado em torno da conectividade de MTP/MPO. Para manter a polaridade correta em sistemas de MTP/MPO, a propriedade dos componentes de sistemas de MTP/MPO deve ser compreendida em primeiro lugar. Assim, esta seção começa com uma apresentação dos componentes básicos necessários para o sistema de expedição de cabogramas de MTP/MPO.
Conector de MTP/MPO
O conector de MTP/MPO pode abrigar em qualquer lugar 6 a 72 fibras, com as 12 disposições da fibra que são o mais comum. O conector de MTP/MPO está disponível em uma versão masculina (com pinos) ou em uma versão fêmea (sem pinos). Os pinos asseguram-se de que as partes dianteiras dos conectores estejam alinhadas exatamente no contato e que os endfaces das fibras não estão deslocados. Há uns sulcos do guia (chaves) no lado superior do conector de MTP/MPO, que se assegura de que o adaptador guarde o conector com as extremidades corretas alinhadas um com o otro. Um ponto branco é marcado adicionalmente em um lado do conector para denotar onde a posição 1 está. A orientação desta chave igualmente determina a polaridade do cabo de MTP/MPO.
Informação de produtos
| Contagem da fibra | 12 | Modo da fibra | 9/125μm |
| Type1 do conector | LC | Type2 do conector | Unterminated |
| Modo da fibra | Manutenção programada | Comprimento da fuga | 1.5m |
| Comprimento de onda | 1310/1550nm | Material do revestimento | PVC/LSZH |
| Perda de inserção | ≤0.25dB | Permutabilidade | ≤0.2dB |
| Perda de retorno | ≥50dB | Vibração | ≤0.2dB |
| Temperatura de funcionamento | -40~75°C | Temperatura de armazenamento | -45~85°C |
Especificação geométrica (somente para o interferômetro 3D testou)
| Tipo | Offset do vértice (um) | Raio da curvatura (milímetros) | Altura de Feber (nanômetro) | Offset do ângulo (°) |
| 2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Nenhum |
| 2.5mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
| 1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Nenhum |
| 1.25mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Pakcing
Nós embalá-lo-emos pelo saco de OPP e pela caixa da caixa fora. a fim proteger os bens não forem danificados quando entrega.
FQA
1. Q: É você fabricante?
: sim, nós somos fabricante em Shenzhen, China
2. Q: Que é seu MOQ?
: MOQ pode ser os PCes 1, mas nós não devemos sugerir para pedir os PCes 1, porque o custo será mais alto, de modo que o preço seja mais alto do que seu orçamento.
3. Q: Que é o preço?
: O preço é de acordo com sua quantidade. Depois que você nos deixa conhecer sua quantidade, nós ofereceremos nosso melhor preço para você. A quantidade grande obterá muito o preço competitivo.
4. Q: Pode você citar o preço de CORRENTE DE RELÓGIO?
: sim nós podemos, mas devido ao tamanho e ao peso não são grande, são mais a entrega pelo ar, DHL, TNT, o UPC, FEDEX, etc. Assim ele ele difícil fazer o preço de CORRENTE DE RELÓGIO. A melhor maneira é deixou-nos conhecer suas especificações detalhadas e quantidade, nós ofereceremos o frete com preço dos produtos para sua referência.
Nós temos muito o logist do preço competitivo. Se sua quantidade é grande e há umas dúzias de caixas da caixa, nós podemos figurar para fora o frete pelo mar para sua referência.
O preço de EXW ou o preço de CFR serão melhor. Você pode contactar-nos para mais solução se você precisa.
5. Q: Como é sua qualidade?
: Nossa produção é de acordo com IEC, produção padrão de Europa, fechada quase à oficina livre de poeira. Equipamento de produção importado e equipamento de controle de qualidade. Especialmente equipamentos de MTP Daisi.
Todos os produtos são teste de 100% antes da entrega.
6. Q: Que é seu prazo de execução?
: Nós temos três fábricas em China. Uma fábrica para a produção do cabo de fibra ótica, duas fábricas para o cabo de remendo, PLC, ODF, adaptador, atenuador, etc.
Para o cabo de remendo da fibra ótica, o prazo de execução pode ser 2 -3 dias owrking para 5000 PCes. os produtos que regulares nós somos têm-no no estoque. Nós podemos tratar a ordem urgente para você. Mais informações, você pode sentir livre para contactar-nos.
7. Q: Que é sua garantia?
: para o cabo de remendo, nós temos 2 anos de garantia desde a entrega, mas somente responsável para dano não-artificial. Para dano artificial, nós podemos repare ele para você para livre, mas o frete será pagado por seu lado.
8. Q: Que é sua embalagem?
: Nós estamos usando o pacote internacional da exportação. unido alguma embalagem de produtos diferentes para sua referência. Nós igualmente podemos imprimir seu logotipo na embalagem
9. Q: Pode você fazer OEM/ODM?
: sim, nós podemos. Nós somos fabricante, todos os produtos somos aceitamos OEM /ODM. nós podemos assinar o acordo de confidencialidade.
10. Q: Posso eu ter uma amostra?
: Depende de que produtos, para o adaptador, o atenuador, cabo de remendo, trança, nós pode fornecer um sammple para você para livre. Mas frete reembolsado por seu lado.
Para produtos grandes do valor, nós não podemos oferecê-lo para livre, carga da amostra e o frete reembolsado primeiramente, depois que você colocou a ordem, a carga da amostra será retornado.
11. Q: Como posso eu pedir?
: 1. envie-nos o correio ou envie-o o inquérito. deixe-nos conhecer o nome de produtos, especificações detalhadas, quantidade. Forneça seu para receber o endereço se você nos precisa de figurar para fora o frete para você.
2. Depois que nós conhecemos suas exigências, oferecerá nosso melhor preço para você, com prazo de execução. O preço é de acordo com sua quantidade.
3. Quando você aceita a cotação, nós faremos Profoma faturar com nossa conta bancária.
4. Nós arranjaremos a produção para você depois que nós recebemos o pagamento.
5. Antes que nós entrega confirmarmos para receber outra vez a informação com você .and enviar-lhe-á o número de referência após a entrega.
6. Nós tentaremos nosso melhor cumprir suas exigências para a cooperação a longo prazo.
12. Q: Que seu termo do pagamento?
: T/T, Western Union, Paypal, MoneyGram imediatamente. Para uma quantidade grande, pode o depósito de 50% adiantado, equilíbrio de 50% pago antes da entrega.
