Detalhes do produto:
|
| nome: | Cabo de MPO MTP | Material: | LSZH, OFNP ou OFNR |
|---|---|---|---|
| tipo do modo: | OM3 | tipo do núcleo: | 24 núcleos |
| Conector: | MTP | Cor: | Aqua, laranja, Aqua vermelho amarelo, amarelo |
| Realçar: | Cabo de OM4 RoHS MPO MTP,Cabo de OM3 RoHS MPO MTP,Cabo da fuga de OM3 OM4 MPO LC |
||
24 Fibras OM3 OM4 RoHS MPO MTP Cable 24 Core Multimode Strands
24 Fibras OM4 Multimode Strands OM3 Polarity B Plenum mpo lc breakout cable

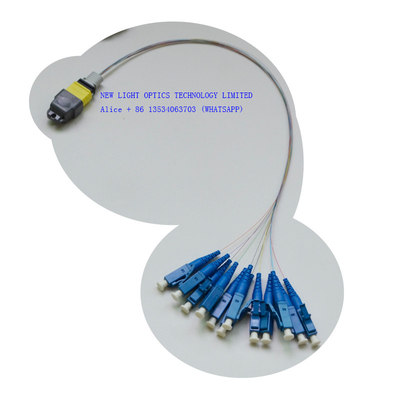

Descrição deCabo Breakout MPO LC
Os cabos de arnês MTP/MPO da NEW LIGHT OPTICS são um tipo de conjunto de cabo MPO breakout/fanout com um conector MTP/MPO em uma extremidade e vários conectores de fibra única (LC, SC, ST, FC, etc.) na outra extremidade , projetado para distribuição de dados e roteamento para patch panels.Esses conjuntos de cabos atendem às demandas de Ethernet 10G/25G, Ethernet 40G/100G de alta velocidade e podem ser usados para migração de plantas de cabos compatíveis com os padrões de 10G/25G para 40G/100G.Os cabos do chicote óptico são totalmente configuráveis, disponíveis com uma variedade de combinações de cabos e conectores, incluindo tipo de conector, configurações de breakout e material de revestimento.Com design altamente integrado e capacidade de fabricação, a Opticking fornece cabos de arnês MTP/MPO personalizados que são 100% testados para oferecer desempenho e confiabilidade ideais.
Características
Tipo de perda de inserção disponível em Standard, Elite / Low Loss
Contagem de fibra disponível em 8, 12, 24
Tipo de conector MTP/MPO disponível em macho, fêmea
Tipo de fibra disponível em SM (G652D, G657A1, G657A2), MM (OM1, OM2, OM3, OM4)
Tipo de capa de cabo disponível em OFNR, LSZH, OFNP
Comprimento do fanout disponível em 0,5m, 1m, etc.
Tipo de conector multifibra disponível em MTP, MPO com tipo de polimento APC ou PC

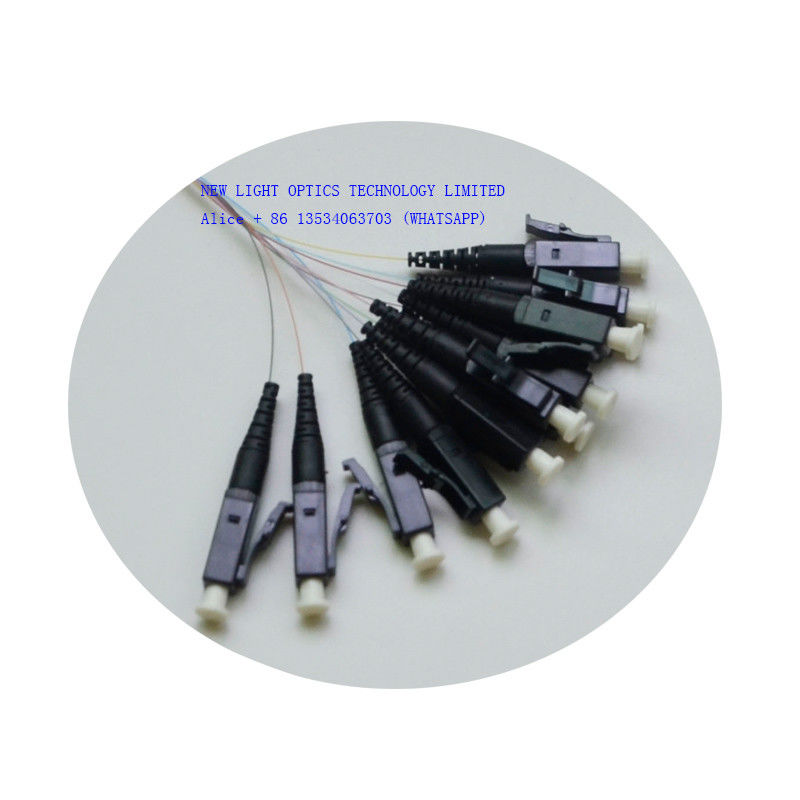

Tipo de conector de fibra única disponível em LC, SC com tipo de polimento APC ou UPC
Comprimento total do cabo disponível em 1 a 999 metros
Terminado de fábrica e testado com qualidade garantida
Alta densidade para economizar espaço drasticamente
Em conformidade com Telcordia GR-1435-CORE, GR-2866-CORE, GR-326-CORE, RoHS
Formulários
Data Center Interconnect
Instalações de backbone
Redes de Telecomunicações
Instalações LAN/WAN
Características
• Terminado de fábrica fornece qualidade consistente, alto desempenho e reduz o tempo de instalação
• 100% testado para baixo desempenho de perda de inserção e alta perda de retorno
• MPO Fêmea para cabo de arnês duplex 4 x LC
• Adequado para aplicação MPO
• Fibra OM4 (OM3) 50/125μm
• Polaridade tipo B, usada para interconexão óptica 40G QSFP eSR4 e 10GBASE-SR
• Desempenho otimizado – disponível em MTP elite e conector premium discreto mediante solicitação
• Em conformidade com IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE e RoHS
• Revestimento LSZH por padrão
O patch cable de fibra MPO é compatível com os padrões IEC-61754-7 e TIA-604-5 (FOCIS-5).Pode ser amplamente utilizado para
Visão geral do cabo MPO MTP
Os cabos de arnês MTP/MPO da fábrica New Light e os cabos tronco MTP/MPO são dois tipos comuns de cabos de fibra MTP/MPO.Eles diferem uns dos outros em aspectos como função e aplicação.
Os cabos de arnês MTP/MPO são projetados para aplicações de alta densidade que exigem alto desempenho e instalação rápida.Os cabos de chicote fornecem uma transição de cabos multifibras para fibras individuais ou conectores duplex.Portanto, eles podem atender a uma variedade de requisitos de cabeamento de fibra.
Os cabos tronco MTP/MPO são projetados para aplicações de alta densidade que oferecem excelentes benefícios em termos de tempo de instalação no local e economia de espaço.Os cabos tronco servem como um link permanente conectando os módulos MTP/MPO entre si.
O cabeamento estruturado 40G/100G multimodo otimizado a laser emprega transmissão ótica paralela.MPO é uma das tecnologias complementares que permite o desenvolvimento e implantação de dispositivos ópticos paralelos.Designado dentro do padrão IEEE-802.3ba para velocidades de transmissão Ethernet 40G/100G de próxima geração, especifica para formar uma Ethernet 40G usando quatro canais 10G para transitar e quatro canais 10G para receber em um conector MPO de 12 fibras.Da mesma forma, uma Ethernet 100G deve usar dez canais 10G para transmitir e dez canais 10G para receber em um conector MPO de 24 fibras.
Características do cabo MPO MTP
Parâmetro técnico do cabo MPO MTP
| Item | Parâmetros técnicos | |
| Conector | MPO/MTP(F ou M) | MPO/MTP (F ou M) |
| Temperatura de operação | -40°C ~ +80°C | |
| Temperatura de armazenamento | -40°C ~ +85°C | |
| Perda de inserção |
SM: ≤ 0,75dB (valor padrão), ≤0,35dB (valor típico); MM:≤ 0,50dB (valor padrão), ≤0,35dB (valor típico); |
|
| Perda de retorno | SM:≥60dB;MM:≥35dB | |

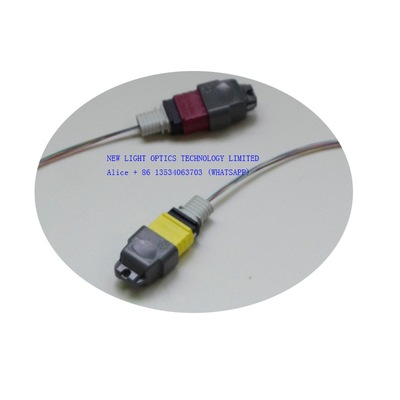

| O tipo final MPO | Macho: com pino guia;Fêmea: sem pino guia | |
| contagem de fibras | 8,12 e 24 fibras | |
| Tipo de conector da outra extremidade | MPO-fêmea , MPO-macho , FC , SC , ST , MU , LC , E2000 | |
| Modo de fibra | Modo único (G652,G655,G657), modo múltiplo (50, 62,5, OM2, OM3, OM4) | |
| Tipo de cabo de fibra | Fibra de fita de 250um, cabo de fita, cabo de fibra óptica de pacote | |
Os três métodos de polaridade Tipo A, Tipo B e Tipo C são usados para garantir a alocação bidirecional correta.
Embalagem
Vamos embalá-lo por saco de OPP e caixa de papelão fora.a fim de proteger as mercadorias não são danificadas durante a entrega.
FQA
1. P:você é fabricante?
R: sim, somos fabricantes em shenzhen, china
2. P:qual é o seu MOQ?
R: o pedido pode ser de 1 peça, mas não sugerimos encomendar 1 peça, porque o custo será maior, de modo que o preço será maior do que o seu orçamento.
3. P:Qual é o preço ?
A: O preço é de acordo com sua quantidade.Depois de nos informar sua quantidade, ofereceremos nosso melhor preço para você.Grande quantidade terá um preço muito competitivo.
4. P:Você pode citar o preço FOB?
R: sim, podemos, mas devido ao tamanho e peso não é grande, a maioria é entregue por via aérea, dhl, tnt, upc, fedex, etc.Portanto, é difícil fazer o preço FOB.A melhor maneira é nos informar suas especificações detalhadas e quantidade, ofereceremos o frete com o preço dos produtos para sua referência.
Temos preços muito competitivos logist.Se a sua quantidade for grande e houver dezenas de caixas de papelão, podemos calcular o frete marítimo para sua referência.
Preço EXW ou preço CFR será melhor.Você pode entrar em contato conosco para obter mais soluções se precisar.
5. P:Como está sua qualidade?
R: nossa produção está de acordo com a iec, produção padrão da europa, quase fechada para oficina livre de poeira.Equipamentos de produção importados e equipamentos de controle de qualidade.Especialmente equipamentos MTP Daisi.
Todos os produtos são 100% testados antes da entrega.
6. P:Qual é o seu prazo de entrega?
A: Temos três fábricas na China.Uma fábrica para produção de cabos de fibra óptica, duas fábricas para patch cord, PLC, ODF, adaptador, atenuadores, etc.
Para patch cord de fibra óptica, o prazo de entrega pode ser de 2 a 3 dias úteis para 5000 unidades.produtos regulares temos em estoque.Podemos lidar com pedidos urgentes para você.Mais informações, sinta-se à vontade para entrar em contato conosco.
7. P:Qual é a sua garantia?
R: para patch cord, temos 2 anos de garantia desde a entrega, mas somos responsáveis apenas por danos não artificiais.Para danos artificiais, podemos repará-lo gratuitamente, mas o frete será pago ao seu lado.
8. P:Qual é a sua embalagem?
A: Estamos usando pacote de exportação internacional.anexou algumas embalagens de produtos diferentes para sua referência.Também podemos imprimir seu logotipo na embalagem
9. P:você pode fazer oem/odm?
R: sim, podemos.Somos fabricantes, todos os produtos são aceitos oem/odm.podemos assinar o acordo de confidencialidade.
10. P:Posso ter uma amostra?
R: depende de quais produtos, para adaptador, atenuador, patch cord, pigtail, podemos fornecer uma amostra para você gratuitamente.Mas frete reembolsado ao seu lado.
Para produtos de grande valor, não podemos oferecer gratuitamente, taxa de amostra e frete reembolsado primeiro, depois que você fizer o pedido, a taxa de amostra será devolvida.
11. P:Como posso encomendar?
A: 1. envie-nos um e-mail ou envie uma consulta.deixe-nos saber o nome dos produtos, especificações detalhadas, quantidade.Forneça seu endereço de recebimento se precisar que calculemos o frete para você.
2. depois de conhecermos suas necessidades, ofereceremos nosso melhor preço para você, com prazo de entrega.O preço é de acordo com sua quantidade.
3. Quando você aceitar a cotação, faremos a Profoma Invoice com nossa conta bancária.
4. providenciaremos a produção para você após recebermos o pagamento.
5. Antes da entrega, confirmaremos as informações de recebimento com você novamente. E enviaremos o número de rastreamento para você após a entrega.
6. Faremos o nosso melhor para atender às suas necessidades de cooperação a longo prazo.
12. P:Qual é o seu prazo de pagamento?
A: T/T, Western Union, Paypal, MoneyGram de uma vez. Para grande quantidade, pode depósito de 50% adiantado, saldo de 50% pago antes da entrega.
