Painel de patch de fibra óptica de 48 portas com cabo MPO/MTP e caixa de gaveta deslizante para centros de dados

Nome da marca:	New light
Número do modelo:	12/ 24 painéis do ptach do núcleo de /48
MOQ:	1~10000
preço:	10~100
Detalhes da embalagem:	caixa do opp bag+carton
Condições de pagamento:	T/T, Western Union, MoneyGram, PayPal

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ROHS ;ISO9001

Material:

ESPECIFICAÇÃO

Aplicação:

Data centers, instalações pré-terminadas

Painel frontal:

LC, SC, ST, FC, E2000

Nome do produto:

Painel de remendo de fibra óptica MPO / MTP montado em rack de 24 fibras

Bandeja:

12/24/48/72/96 fibra

Peso:

Material:

Bronze de fósforo

Branco

Temperatura de armazenamento:

-45 ° C ~+60 ° C.

Tipo de produto:

cerco da gaveta da corrediça-para fora com bandejas da tala

Dimensões:

1,75" A x 17,0" L x 14,0" P, 485 mm x 294 mm x 44 mm

Tipo de adaptador:

Habilidade da fonte:

10000 por dia

Destacar:

peças e acessórios da fibra ótica

Acessórios de fibra óptica

Descrição do produto

Painel de Conexão de Fibra Óptica de 48 Portas com Cabo e Adaptadores MPO/MTP

Este sistema de painel de conexão de fibra óptica de 48 portas inclui cabos e adaptadores MPO/MTP, também conhecidos como painéis de distribuição de fibra. Esses painéis facilitam a terminação fácil de cabos de fibra óptica e fornecem acesso a fibras individuais para fins de interconexão.

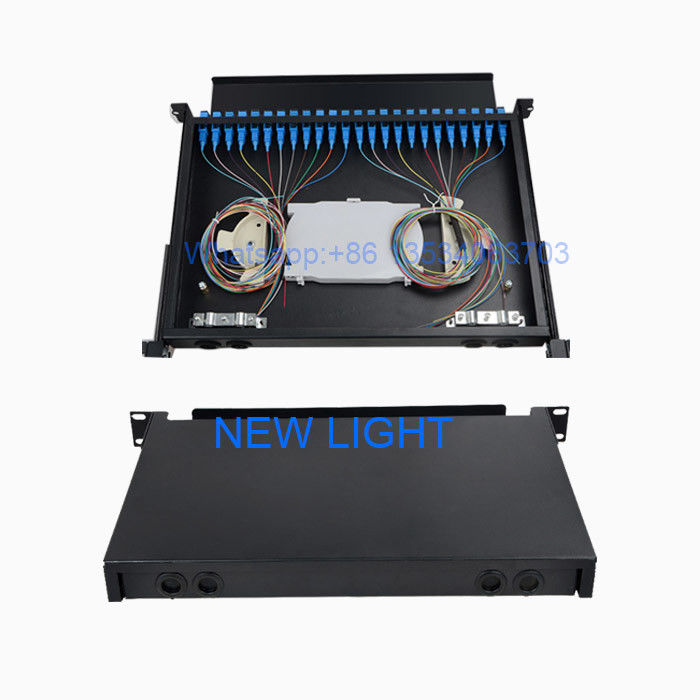

O painel de fibra óptica padrão apresenta um invólucro metálico que abriga painéis adaptadores e bandejas de emenda de fibra. As bandejas de emenda permitem a fusão de fibra com pigtails ópticos, que então se conectam às portas internas fixas dos painéis adaptadores.

As portas internas do painel permanecem fixas, garantindo conexões de cabo permanentes, enquanto as portas externas acomodam cabos de conexão de fibra para ajustes frequentes de conexão entre dispositivos, conforme necessário.

O painel de conexão de fibra consiste em dois compartimentos: um contendo receptáculos ou adaptadores de bulkhead e o outro designado para bandeja de emenda e armazenamento de excesso de fibra.

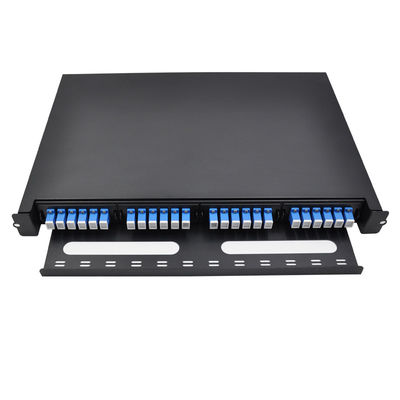

Disponível em gabinetes de fibra óptica deslizantes para montagem em rack com várias configurações, incluindo adaptadores duplex multimodo LC e bandejas de emenda. Múltiplos modelos acomodam aplicações de fibra de 12, 24, 36, 48, 72, 96 e 144 núcleos. Compatível com várias interfaces de adaptador, incluindo SC, ST, FC, LC, MTRJ e E2000. Acessórios de fibra e pigtails relacionados disponíveis como componentes opcionais.

Aplicações

Loop de assinante de telecomunicações
Fibra para casa (FTTH)
Redes LAN/WAN
Sistemas de CATV

Principais Características

Conexão de ramificação para terminação de cabo óptico
Estrutura de montagem em rack padrão de 19 polegadas
Compatibilidade de instalação de adaptador

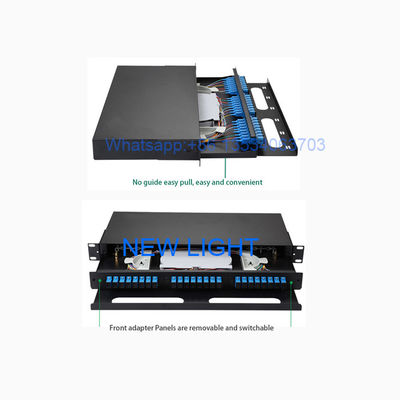

Estrutura de gaveta para fácil operação
Design compacto que economiza espaço
Fácil gerenciamento e operação
Tamanho padrão com estrutura leve e racional

Especificações Mecânicas e Ambientais

Parâmetro	Especificação
Temperatura de Operação	-25°C a +40°C
Temperatura de Armazenamento	-25°C a +55°C
Umidade Relativa	≤85% (+30°C)
Pressão do Ar	70Kpa a 106Kpa
Cor	Preto

Dimensões

Modelo	Quantidade de Fibra	Altura	Dimensões (CxLxA)
Montagem em Rack	Núcleo 12/24/48/96	1U	430354.144mm

Configuração de Polaridade

Entendendo a Polaridade da Fibra

Para transmissão de dados adequada, o sinal de transmissão (Tx) em uma extremidade do cabo deve corresponder ao receptor (Rx) na extremidade oposta. Os padrões da indústria definem três métodos de polaridade para componentes multifibras, cada um utilizando diferentes tipos de cabos MPO.

Método A

Utiliza cabos trunk MPO tipo A straight-through com conector key up em uma extremidade e conector key down na extremidade oposta, mantendo o alinhamento da fibra da Posição 1 para a Posição 1. Para aplicações duplex, requer inversão do transceptor-receptor do cabo de conexão em uma extremidade.

Método B

Emprega conectores key up em ambas as extremidades para obter a inversão transceptor-receptor, com a fibra da Posição 1 chegando à extremidade oposta da Posição 12. Para aplicações duplex, usa cabos de conexão A-B straight-through em ambas as extremidades.

Método C

Apresenta conector key up em uma extremidade e key down na outra (semelhante ao Método A), com inversão interna do par de fibras. Embora adequado para aplicações duplex, este método não suporta aplicações paralelas de 8 fibras de 40 e 100 Gig e não é recomendado.

Com múltiplos métodos de polaridade exigindo tipos específicos de cabos de conexão, erros de implantação são comuns. O MultiFiber™ Pro da Fluke Networks permite testar cabos de conexão individuais, links permanentes e canais para verificação correta da polaridade.
