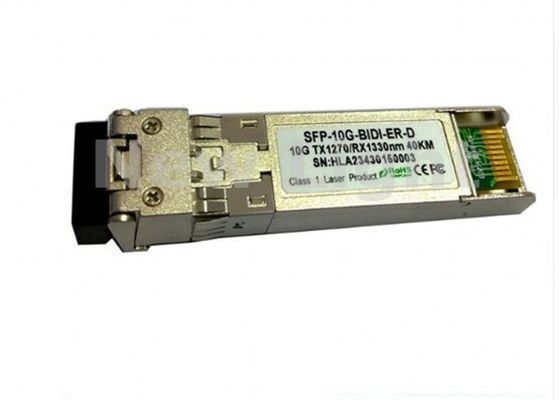

Transceptor de fibra óptica bidirecional SFP+ de 10 Gb/s com conector LC para aplicações de modo único de 40 km

Nome da marca:	New Light
MOQ:	1
preço:	3.5~20
Detalhes da embalagem:	embalagem para exportação
Condições de pagamento:	T/T, Western Union, Moneygram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome:

Transceptor de SFP BIDI

Distância:

40 km

Modo:

Modo único

Taxa de transferência de dados:

10g

Comprimento de onda:

1270/1330NM

Tipo de conector:

Habilidade da fonte:

1000000

Destacar:

Transceptor do Ethernet do gigabit

transceptor da fibra do único modo

Descrição do produto

Transceptor de fibra óptica de 10 Gbps / Transceptor bidirecional SFP + 40 km com conector LC

RoHS Compliant 10Gb/s SFP+ Bi-Directional Transceiver, 40km single mode com conector LC

Classificações máximas absolutas

Parâmetro	Símbolo	Minha.	Max. - O quê?	Unidade
Tensão de alimentação	Vcc	-Não.5	4.0	V
Temperatura de armazenamento		- 40	85	°C
Umidade relativa			85	%

A tensão superior às classificações máximas absolutas pode causar danos permanentes ao módulo

Características fundamentais

Suporta taxas de dados de 9,95Gb/s a 10,3Gb/s
Conector LC Simplex Transceptor Óptico SFP+ bidirecional
Diagnóstico digital conforme com a SFF-8472
Plug-in a quente
1Transmissor a laser DFB de 1270nm, receptor de 1330nm
2Transmissor a laser DFB de 1330nm, receptor de 1270nm
Até 40 km em SMF 9/125um
SFP+ MSA SFF-8431 Conforme
Temperatura da caixa de funcionamento: 0 a 70 °C

Aplicações

10GBASE-ER a 10,3125Gbps
10GBASE-EW a 9,953Gbps
Outras ligações ópticas

Características gerais de funcionamento

Parâmetro	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade
Taxa de dados	Ethernet			10.3125	Gb/s
Canal de fibra			10.518
Tensão de alimentação	Vcc	3.13	3.3	3.47	V
Corrente de abastecimento	Icc5				mA
Corrente de abastecimento	Icc3			400	mA
Temporário do caso operacional.	Tc	0		70	°C

Características elétricas de entrada/saída

Transmissor

Parâmetro	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Balanço da tensão de entrada		120		820	mVpp	1
Tx Desativar entrada	H VIH	2.0		Vcc+0.3	V
Tx Desativar entrada	L VIL	0		0.8	V
Tx Saída de falha	H VOH	2.0		Vcc+0.3	V	2
Tx Saída de falha	L VOL	0		0.8	V
Diferença de entrada. Impedância	Zin		100		Ó

Receptor

Parâmetro	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Balanço da tensão de saída diferencial		340	650	800	mVpp	3
Rx LOS Output	H VOH	2.0		Vcc+0.3	V	2
Rx LOS Output	L VOL	0		0.8	V

Nota 1) TD+/- são acoplados internamente AC com terminação diferencial de 100Ω no interior do módulo.
Nota 2) Tx Fault e Rx LOS são saídas de colector abertas, que devem ser puxadas com resistores de 4,7k a 10kΩ na placa hospedeira.
Nota 3) As saídas RD+/- são internamente acopladas AC e devem ser terminadas com 100Ω (diferencial) no SERDES do utilizador.

Características ópticas

Transmissor

Parâmetro	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Comprimento de onda operacional		1260	1270	1280	nm
Comprimento de onda operacional		1320	1330	1340	nm
Potência de saída (Ativada)	Po.	0		4	dBm	1
Taxa de extinção	Urgência	5			dB	1
Largura espectral RMS	Δλ			1	nm
Tempo de subida/baixa (20%~80%)	Tr/Tf			50	ps	2
Amplitude de modulação óptica	OMA	- Seis.2			dBm
Sanção de dispersão				1	dB
Figura de saída		Compatível com a norma IEEE 0802.3ae

Receptor

Parâmetro	Símbolo	Minha.	Tipo	Max. - O quê?	Unidade	Notas
Comprimento de onda operacional		1320	1330	1340	nm
Comprimento de onda operacional		1260	1270	1280	nm
Sensibilidade	Psen			- 15.	dBm	3
Min. sobrecarga	Pimax	0.5			dBm
Período de validade	Pai!	- Trinta			dBm
Ativos líquidos	Pd			- 16 anos.	dBm
LOS Histerese	Pd-Pa	0.5		4	dB

Nota 1) Medido a 10,3125 b/s com padrão de ensaio PRBS 231 - 1 NRZ.
Nota 2) 20% a 80%
Nota 3) No pior caso ER, medido a 10,3125 Gb/s com padrão de ensaio PRBS 231 - 1 NRZ para BER < 1x10-12

Definições e funções do pin

Pinhas	Símbolo	Nome/Descrição
1	VEET [1]	Terra do transmissor
2	Tx_FAULT [2]	Falha do transmissor
3	Tx_DIS [3]	Desativar transmissor. saída do laser desativada em alto ou aberto
4	SDA [2]	Linha de dados de interface serial de 2 fios
5	SCL [2]	Linha de relógio de interface serial de 2 fios
6	MOD_ABS [4]	Módulo ausente.
7	RS0 [5]	Taxa Selecionar 0
8	RX_LOS [2]	Indicação de perda de sinal.
9	RS1 [5]	Taxa Selecionar 1
10	VEER [1]	Terreno receptor
11	VEER [1]	Terreno receptor
12	RD-	Receptor de dados invertidos.
13	RD+	Receptor de dados fora. AC acoplado
14	VEER [1]	Terreno receptor
15	CCRV	Fornecimento de energia do receptor
16	VCCT	Alimentação do transmissor
17	VEET [1]	Terra do transmissor
18	TD+	Transmissor de dados. AC acoplado
19	TD-	Transmissor com dados invertidos. AC acoplado
20	VEET [1]	Terra do transmissor
