Detalhes do produto:
|

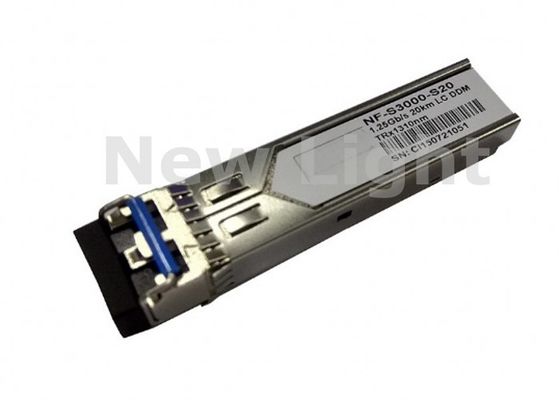

| nome: | 1.25G Dual módulo da fibra 20km SFP | comprimento de onda: | 1310nm |
|---|---|---|---|
| Tipo do modo: | único modo | Distância de transmissão: | 20KM |
| Tipo de fibra: | Fibra dupla | OEM: | Disponível |
| Realçar: | transceptor óptico do sfp,transceptor da fibra do único modo |
||
da fibra dupla da manutenção programada 20KM DDM da fibra do módulo de 1.25G SFP transceptor ótico de SFP
Descrição
O transceptor NF-3000-S20 é um elevado desempenho, módulo eficaz na redução de custos que têm uma relação frente e verso do sistema ótico do LC. A C.A. do padrão acoplou CML para o sinal de alta velocidade e o controle de LVTTL e os sinais do monitor. A seção do receptor usa um receptor do PIN e o transmissor usa um laser de 1310 nanômetro FP, até a relação 15dB move-se assegura esta aplicação dos ethernet 20km do módulo 1000Base.
Característica:
| Até as ligações de dados 1.25Gb/s |
| Quente-Pluggable |
| Conector frente e verso do LC |
| Até 20km em 9/125μm SMF |
| transmissor do laser de 1310nm FP |
| Única fonte de alimentação de +3.3V |
| Relação da monitoração complacente com SFF-8472 |
| Poder máximo <1w> |
| Variação da temperatura de funcionamento comercial industrial de /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C à versão 70°C disponível |
| RoHS complacente e sem chumbo |
| Redes do metro/acesso |
| 1,25 ethernet de Gb/s 1000Base-LX |
| canal 1×Fiber |
| Outras relações óticas |
Aplicação:
| Sistema do ASAO STM e do SONET |
| Canal da fibra |
| Comute à relação do interruptor |
| Aplicações comutadas da placa traseira |
| Relação do router/servidor |
| Outros sistemas de transmissão óticos |
Parâmetros:
| Artigo | Especificação | ||||
| Avaliações máximas absolutas | |||||
| Parâmetro | Símbolo | Minuto | Máximo | Unidade | |
| Tensão de fonte | VCC | -0,5 | 3,6 | V | |
| Temperatura de funcionamento | PARTE SUPERIOR | -40 | 85 | º C | |
| Características elétricas | |||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Taxa de dados (NRZ) | B | - | 1250 | - | Mb/s |
| 622 | |||||
| 155 | |||||
| Tensão de fonte | VCCT | 3,1 | 3,3 | 3,6 | V |
| Corrente da fonte | ICCT | - | 70 | 130 | miliampère |
| Alta tensão da entrada | VIH | VCCT-1.165 | - | VCCT-0.700 | V |
| BAIXA tensão da entrada | VIL | VCCT-1.890 | - | VCCT-1.475 | V |
| O transmissor permite a tensão | VEN | - | - | 0,8 | V |
| Tensão da inutilização do transmissor | VD | 2 | - | - | V |
| Receptor | |||||
| Taxa de dados (NRZ) | B | - | 1250 | - | Mb/s |
| 622 | |||||
| 155 | |||||
| Tensão de fonte | VCCR | 3,1 | 3,3 | 3,6 | V |
| Corrente da fonte | ICCR | - | 100 | 150 | miliampère |
| Saída de dados alta | VOH | VCCR-1.025 | - | VCCR-0.880 | V |
| Saída de dados BAIXA | VOL | VCCR-1.810 | - | VCCR-1.620 | V |
| Baixa tensão do LOS | VLOUT | - | - | 0,8 | V |
| Alta tensão do LOS | VHOUT | 2 | - | - | V |
