Detalhes do produto:
|
| tipo do modo: | único modo | Perda de inserção: | DB do ≤ 2,5 |
|---|---|---|---|
| Tipo do conector: | SC/UPC | Nuber dos canais: | canal 8 |
| Comprimento de onda: | 1470-1610nm | Ondinha do Passband: | ≤0.30dB |
| Perda do retorno: | ≥45dB | Derectivity: | ≥50dB |
| Tipo da fibra: | Corning SMF-28 ultra | ||
| Realçar: | wdm na fibra ótica,caixa da terminação da fibra da montagem da parede |
||

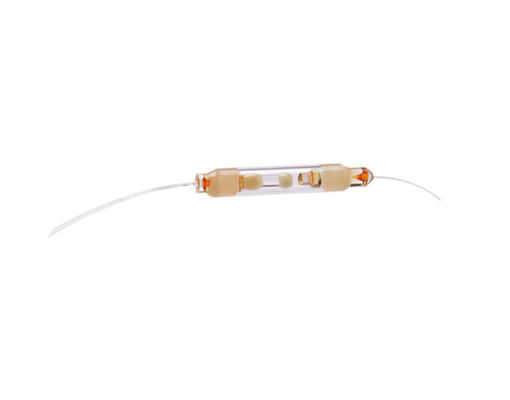

1550nm Pass/980nm refletem o divisor ótico da fibra do WDM do filtro de FWDM 980/1550nm
Descrição
O Multiplexer da divisão do comprimento de onda do filtro 1310/1550nm é baseado na tecnologia de fita fina ambientalmente estável do filtro. Os dispositivos combinam ou separam a luz no comprimento de onda diferente em uma escala de comprimento de onda larga. Oferecem a perda de inserção muito baixa, a baixa dependência da polarização, o isolamento alto e a estabilidade ambiental excelente. O poder superior que segura a capacidade pode ser conseguido através do processamento original da trança e do revestimento de alta qualidade da AR. Estes componentes foram usados extensivamente em amplificadores de EDFAs, de Raman, em redes do WDM e em instrumentos óticos da fibra.
O WDM é baseado na tecnologia de fita fina provada do folter. Este WDM é amplamente utilizado no sistema de comunicação ótica da fibra e no EDFA onde as faixas de funcionamento lisas e largas são precisadas.
2.Features:
Faixa de funcionamento larga
Isolamento alto do canal
Baixa perda de inserção
Confiança e estabilidade altas
3.Applications:
EDFA
FTTH
Sistema de CATV
Sistema do WDM
Aplicações
Alcance redes
Sistemas do WDM do metro
Sistemas do WDM do longo-curso
Redes de empresas
Especificações
| Artigo | Unidade | Parâmetros |
| Afastamento de canal | Gigahertz | 200 |
| Escala de comprimento de onda | C- ou a UIT da L-faixa canaliza 186,6 a 196,1 THz | |
| Passband | Gigahertz | ≥+/- 33 |
| Ondinha do passband da transmissão | DB | ≤0.3 |
| Perda de inserção da transmissão | DB | ≤1.0 |
| Ondinha do passband da reflexão | DB | ≤0.2 |
| Perda de inserção da reflexão | DB | ≤0.4 |
| Isolamento da transmissão (canal do ajuste) | DB | ≥30 |
| Isolamento da transmissão (canal não-ajuste) | DB | ≥50 |
| Isolamento da reflexão | DB | ≥13 |
| Perda do dependente da polarização | DB | ≤0.2 |
| Dispersão do modo da polarização | picosegundo | ≤0.2 |
| Diretividade | DB | ≥50 |
| Perda do retorno | DB | ≥45 |
| Manipulação ótica do poder | mW | ≥500 |
| Carga elástica | N | ≥5 |
| Variação da temperatura de funcionamento | -5 a 70 | |
| Variação da temperatura do armazenamento | -40 a +85 0C | |
| Tipo da fibra | SMF-28e | |
| Dimensão do pacote | milímetro | 5,5 x 34mm |
Nota: Todas as especificações são baseadas nos dispositivos sem conectores, e garantidas sobre
comprimento de onda, polarização e temperatura.
Tiragem das dimensões (milímetros)
Lote espectral (DB)
Informação pedindo
| Produto | Frequência do canal | Tubo | Comprimento da fibra | Conector |
| 200G | Grade da UIT | fibra 1=250um | 1=0.5+/-0.1m | conector 0=No |
| Filtro de DWDM | Na C-faixa | fibra 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
