Detalhes do produto:
|
| tipo do modo: | único modo | Perda de inserção: | DB do ≤ 2,5 |
|---|---|---|---|
| Tipo do conector: | SC/UPC | Nuber dos canais: | canal 8 |
| Comprimento de onda: | 1470-1610nm | Ondinha do Passband: | ≤0.30dB |
| Perda do retorno: | ≥45dB | Derectivity: | ≥50dB |
| Tipo da fibra: | Corning SMF-28 ultra | ||
| Realçar: | wdm na fibra ótica,caixa da terminação da fibra da montagem da parede |
||

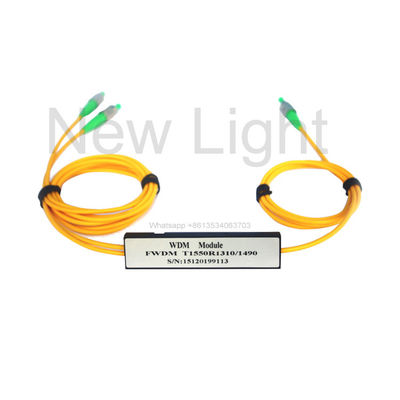

4 8 16 18 canalizam o equipamento de comunicação de aço do tubo do WDM do filtro de FWDM
1 . Descrição

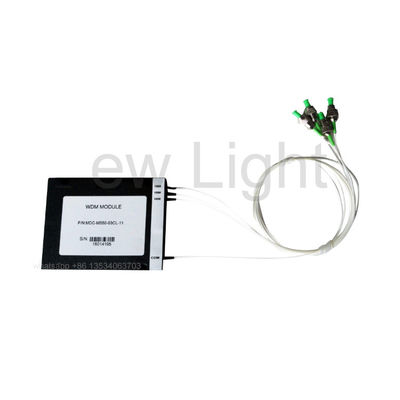

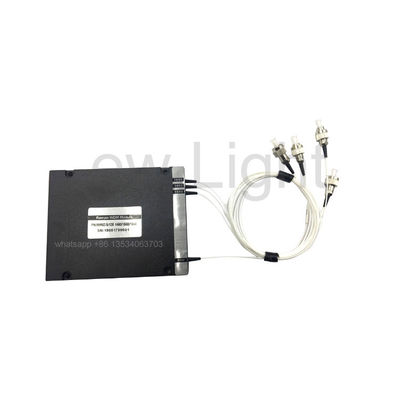

O módulo do WDM do filtro de FTTX usado extensivamente em EDFA, em amplificadores de Raman, em redes do WDM e em instrumentação das fibras óticas é baseado na tecnologia de (TFF) do filtro do filme fino. O dispositivo combina ou separa a luz em comprimentos de onda diferentes em uma escala de comprimento de onda larga. Pode expandir a capacidade de uma única fibra conseguir uma comunicação bidirecional, de modo que amplamente utilizado na elevação e na expansão óticas da rede, ou introduza o negócio detalhado novo etc.
Nós fornecemos os dispositivos filtro-baseados do filtro da multiplexação de divisão de comprimento de onda (WDM) que são personalizados às faixas particulares do comprimento de onda para suas aplicações especiais. Porque você pôde saber, o sistema próprio de GEPON trabalha 1310 /1490, assim que o sinal de CATV aqui é entregado sobre a mesma fibra usando 1550nm, e FWDM é um lugar onde todos este get “misturados”.
Aplicações
Alcance redes
Sistemas do WDM do metro
Sistemas do WDM do longo-curso
Redes de empresas
Especificações
| Artigo | Unidade | Parâmetros |
| Afastamento de canal | Gigahertz | 200 |
| Escala de comprimento de onda | C- ou a UIT da L-faixa canaliza 186,6 a 196,1 THz | |
| Passband | Gigahertz | ≥+/- 33 |
| Ondinha do passband da transmissão | DB | ≤0.3 |
| Perda de inserção da transmissão | DB | ≤1.0 |
| Ondinha do passband da reflexão | DB | ≤0.2 |
| Perda de inserção da reflexão | DB | ≤0.4 |
| Isolamento da transmissão (canal do ajuste) | DB | ≥30 |
| Isolamento da transmissão (canal não-ajuste) | DB | ≥50 |
| Isolamento da reflexão | DB | ≥13 |
| Perda do dependente da polarização | DB | ≤0.2 |
| Dispersão do modo da polarização | picosegundo | ≤0.2 |
| Diretividade | DB | ≥50 |
| Perda do retorno | DB | ≥45 |
| Manipulação ótica do poder | mW | ≥500 |
| Carga elástica | N | ≥5 |
| Variação da temperatura de funcionamento | -5 a 70 | |
| Variação da temperatura do armazenamento | -40 a +85 0C | |
| Tipo da fibra | SMF-28e | |
| Dimensão do pacote | milímetro | 5,5 x 34mm |
Nota: Todas as especificações são baseadas nos dispositivos sem conectores, e garantidas sobre
comprimento de onda, polarização e temperatura.
Tiragem das dimensões (milímetros)
Lote espectral (DB)
Informação pedindo
| Produto | Frequência do canal | Tubo | Comprimento da fibra | Conector |
| 200G | Grade da UIT | fibra 1=250um | 1=0.5+/-0.1m | conector 0=No |
| Filtro de DWDM | Na C-faixa | fibra 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
